การไฟฟ้าส่วนภูมิภาค

แบบฟอร์มการตรวจสอบและบำรุงรักษาหม้อแปลง

PM2569
ID: 10

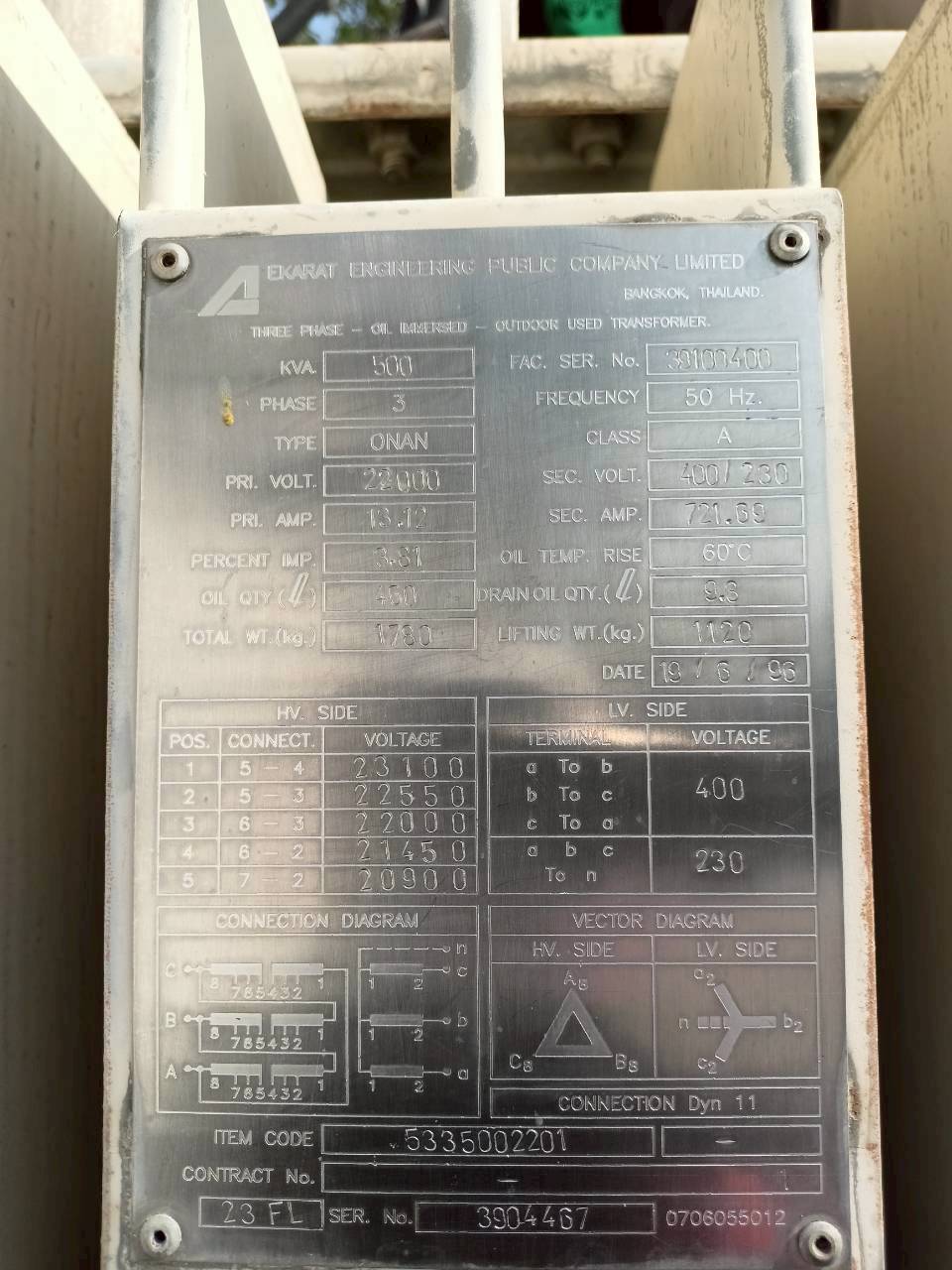

PEA No:TR39-114032

ขนาด (kVA):500

เฟส:3

ยี่ห้อ:เอกรัฐ

เลขที่ใบสั่ง:130001780770

สถานที่:โรงพยาบาลธนบุรี อู่ทอง

ผู้ดำเนินการ:กฟส.อู่ทอง

วันที่ตรวจสอบ:18 ม.ค. 2569

1. ผลการตรวจวัดทางไฟฟ้า

ลำดับ	รายการตรวจสอบ	ค่ามาตรฐาน	ค่าที่วัดได้	ผ่าน	ไม่ผ่าน	หมายเหตุ

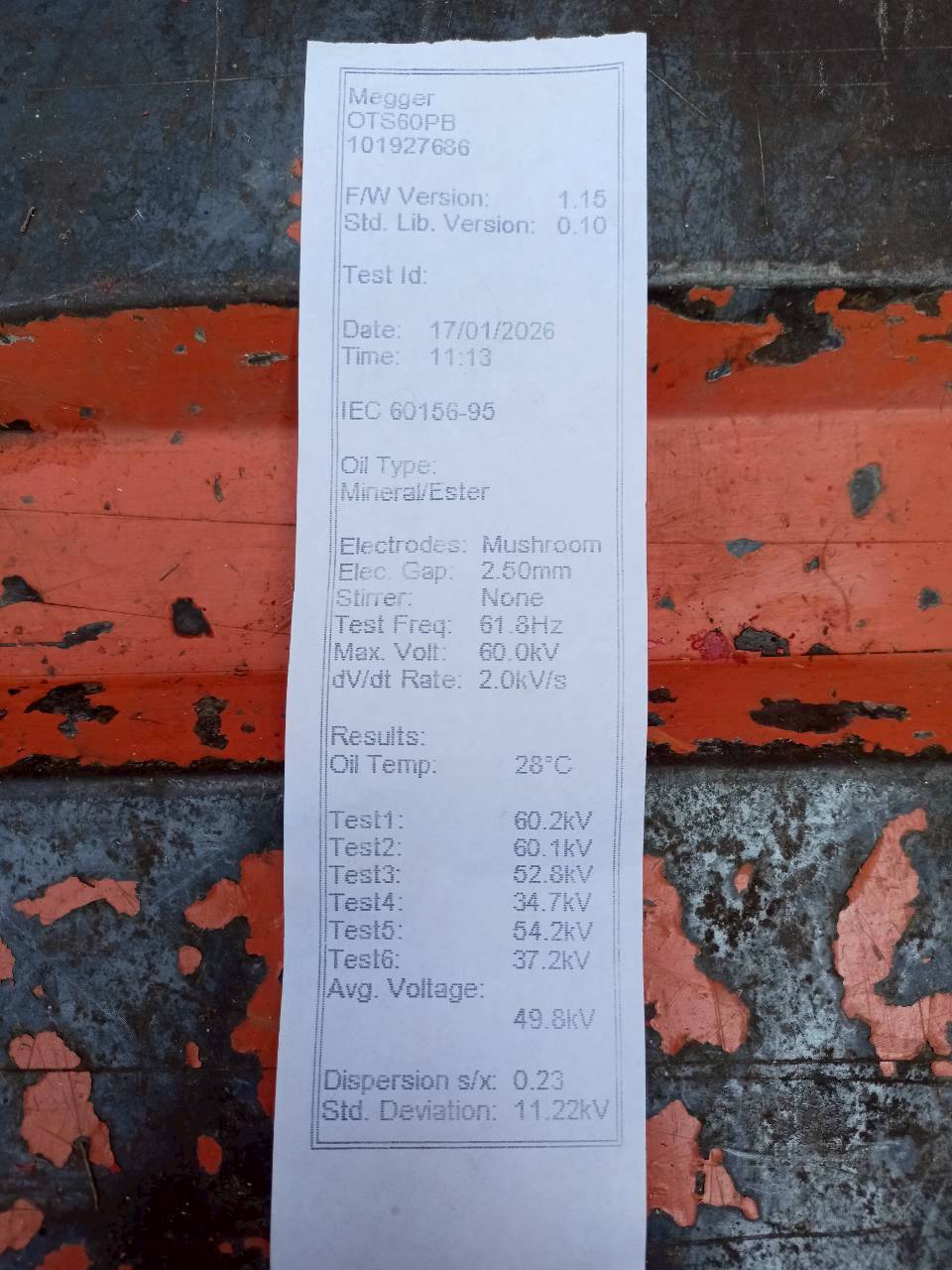

1	ตรวจวัดค่าฉนวนน้ำมัน (IEC 60156)	ไม่ต่ำกว่า 30 kV	49 kV	✓		MEGGER OTS

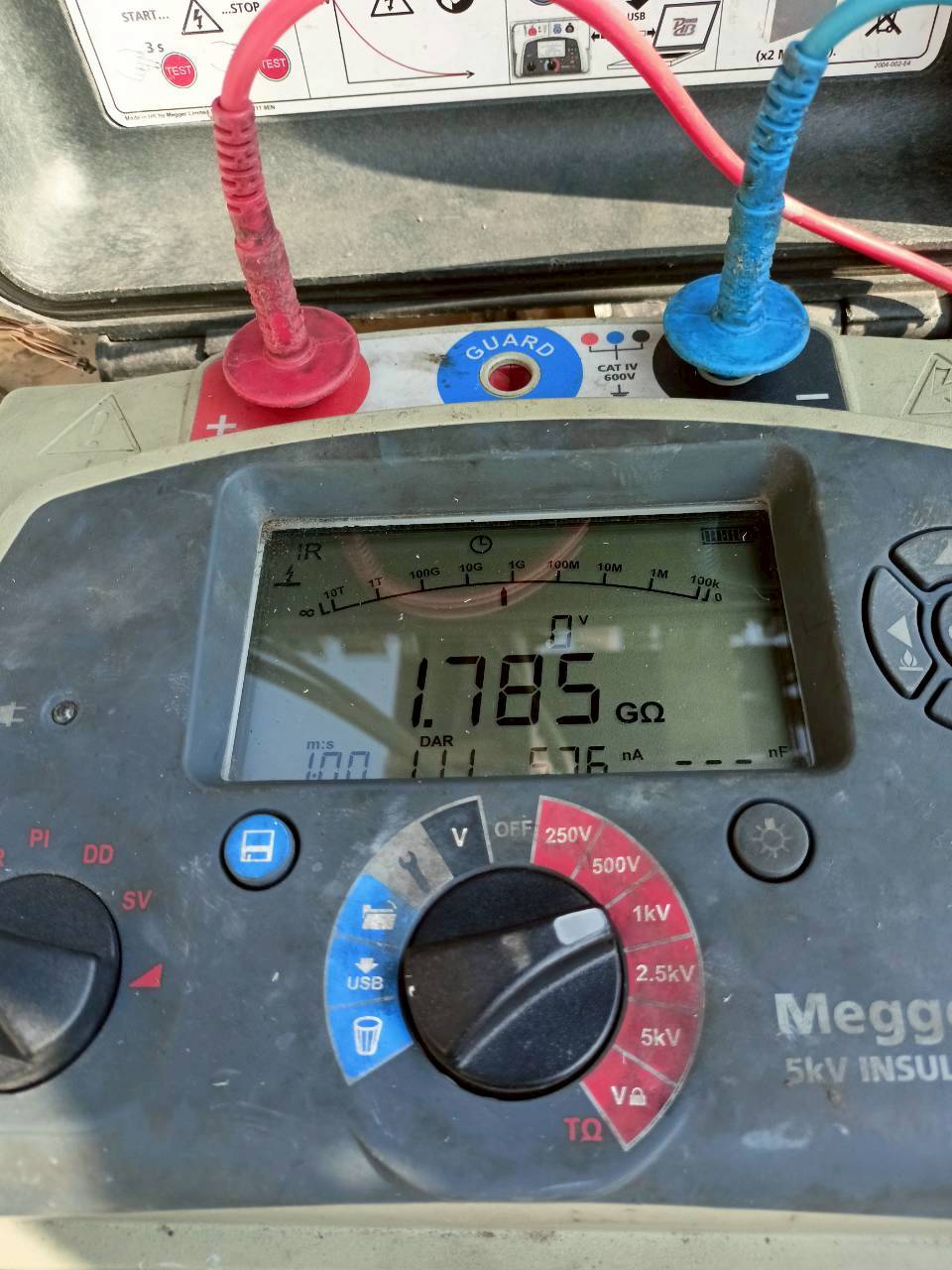

2	ตรวจวัดค่าฉนวนขดลวด P-G	≥ 500 MΩ	1.79 GΩ	✓		MEGGER MIT1025

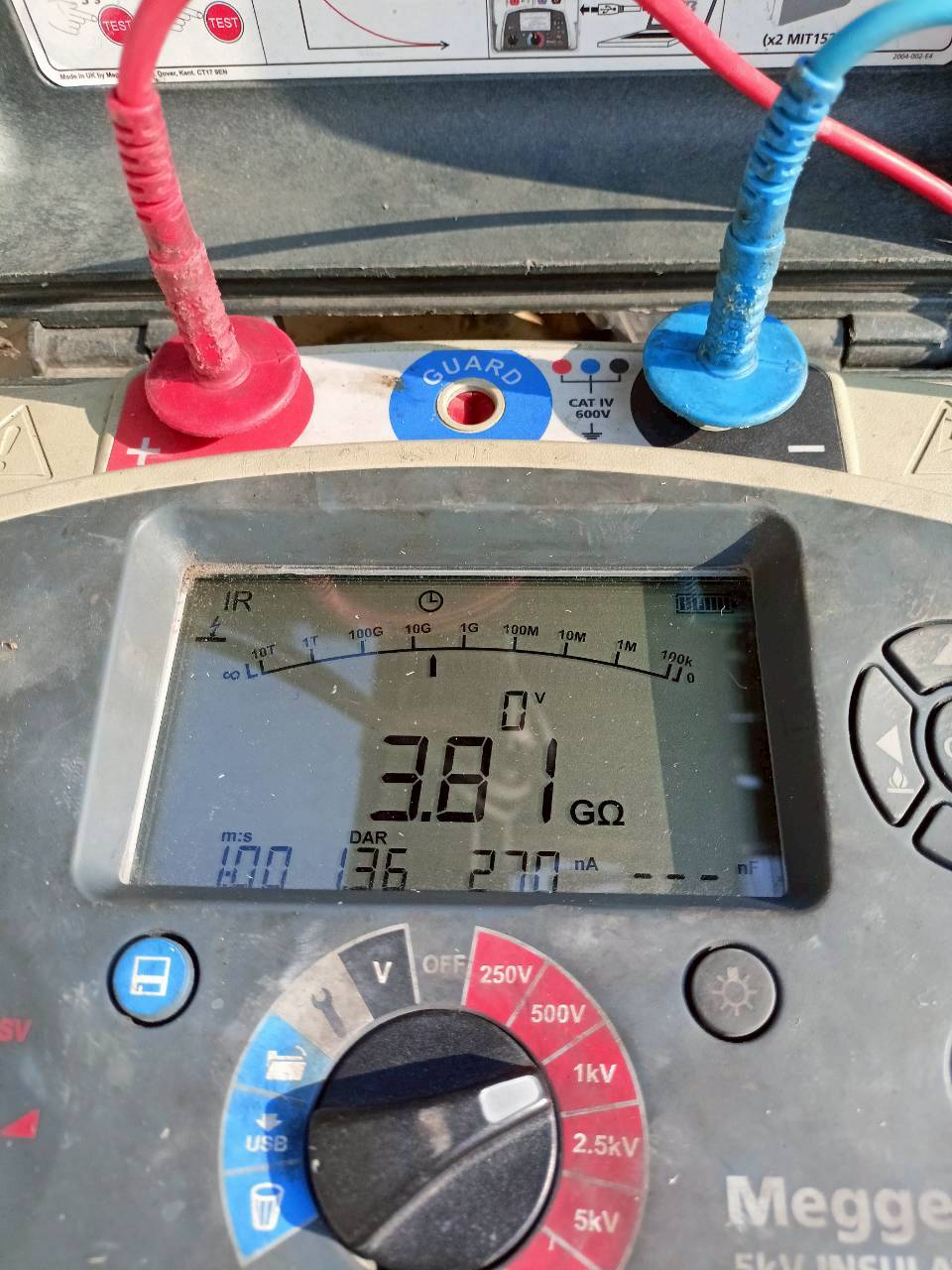

3	ตรวจวัดค่าฉนวนขดลวด P-S	≥ 500 MΩ	3.81 GΩ	✓		MEGGER MIT1025

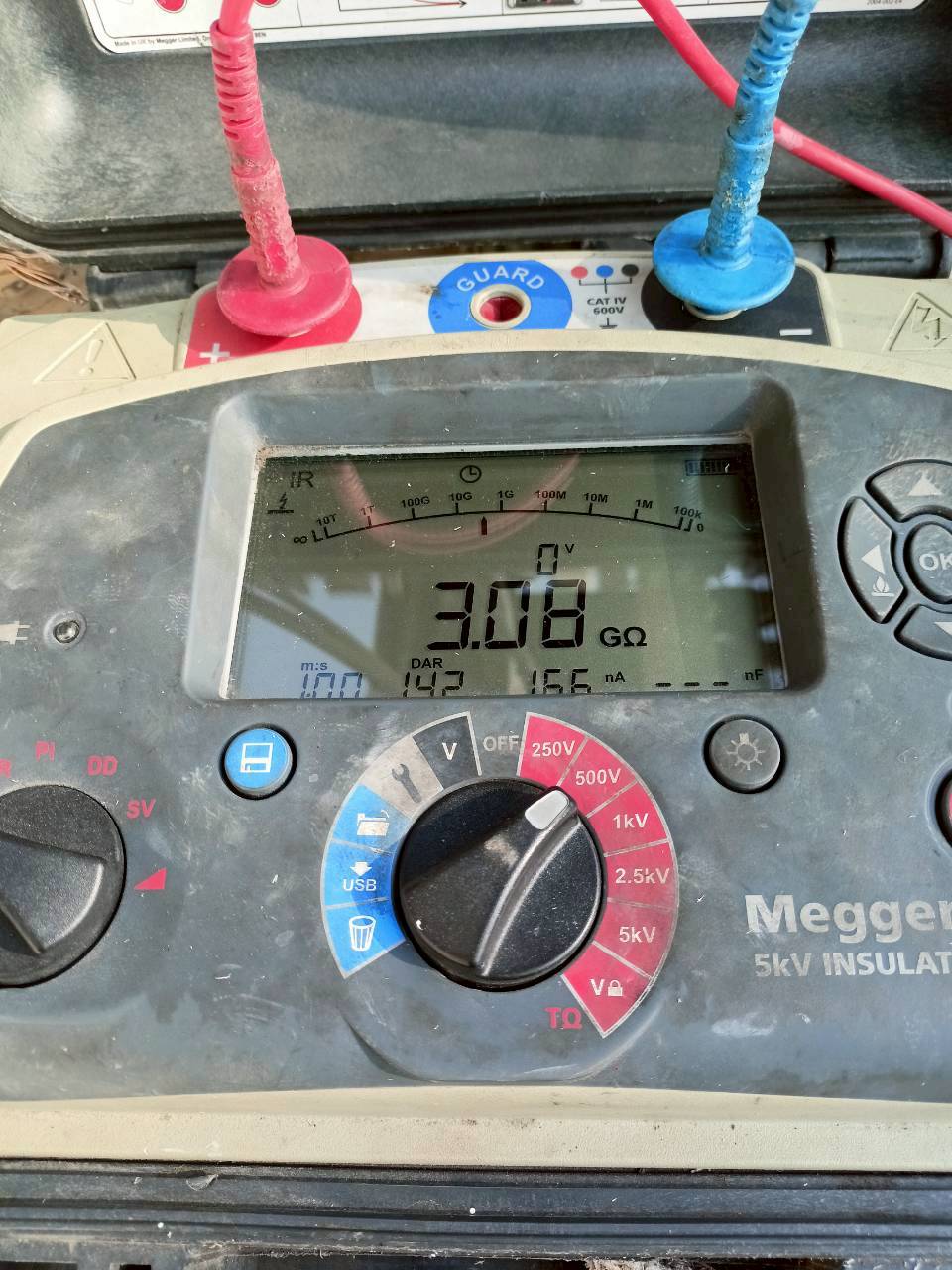

4	ตรวจวัดค่าฉนวนขดลวด S-G	≥ 500 MΩ	3.08 GΩ	✓		MEGGER MIT1025

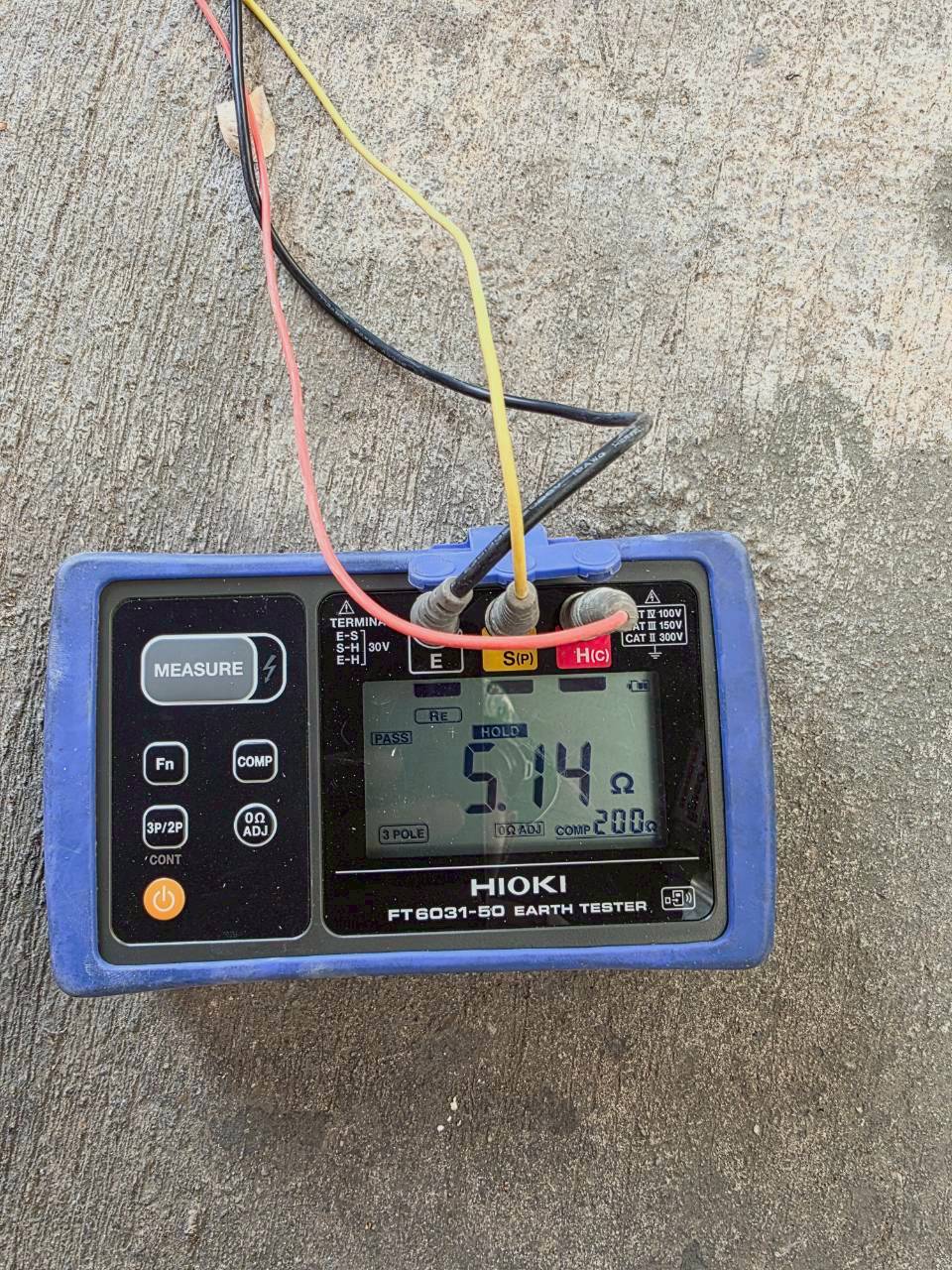

5	ค่ากราวด์หม้อแปลงด้านแรงสูง	≤ 5 Ω	5.00 Ω		✓	HIOKI FT6031-50

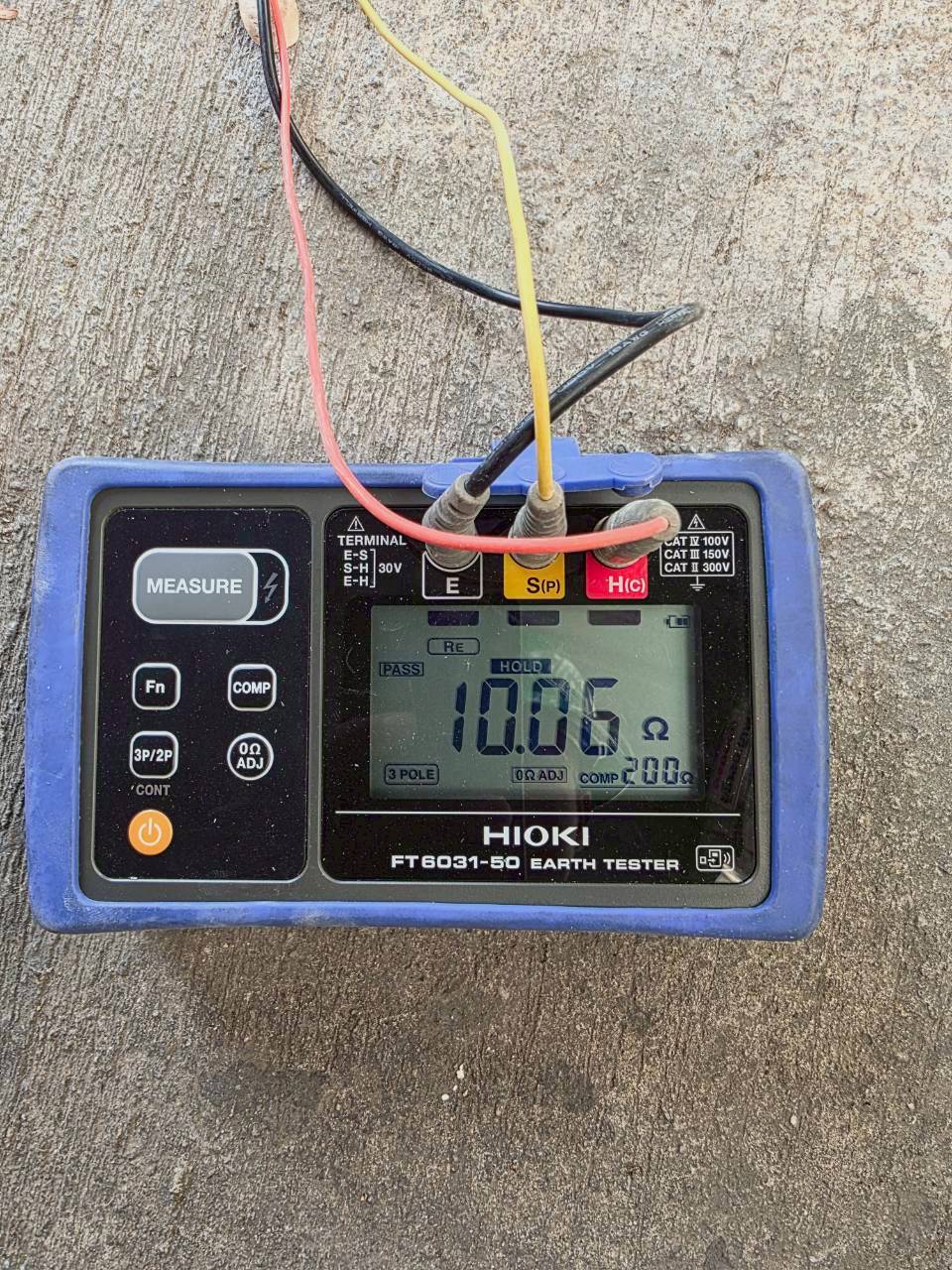

6	ค่ากราวด์หม้อแปลงด้านแรงต่ำ	≤ 5 Ω	10.00 Ω		✓	HIOKI FT6031-50

2. รายการตรวจสอบสภาพภายนอกและอุปกรณ์ประกอบ

ลำดับ	รายการตรวจสอบ	ผ่าน	ไม่ผ่าน	หมายเหตุ
7	ตรวจสอบตัวถังและครีบหม้อแปลง	✓		-
8	ตรวจสอบ Bushing แรงสูงและขั้วต่อ		✓	ขั้วต่อหลวม
9	ตรวจสอบ Bushing แรงต่ำและขั้วต่อ	✓		-
10	ตรวจสอบ Tap changer ตำแหน่ง TAP : 2	✓		2
11	ตรวจสอบจุดต่อสายดิน		✓	ขาด
12	ตรวจสอบล่อฟ้าแรงสูง	✓		-
13	ตรวจสอบ Drop Out Fuse Cutout	✓		-
14	ตรวจสอบ LT.SW. และจุดต่อสาย		✓	หลวมเฟส A
15	ตรวจสอบปะเก็นและซีลยางต่างๆ		✓	มีรอยรั่วที่ฝาถัง
16	ตรวจเปลี่ยนขนาด ฟิวส์แรงสูง-แรงต่ำ	✓		-
17	ตรวจเปลี่ยนล่อฟ้าแรงต่ำ	✓		-
18	ตรวจสอบระดับน้ำมัน	✓		-
19	ตรวจเปลี่ยนสารดูดความชื้น		✓	มากกว่า 2 ใน 3 สีส้ม
20	พ่น PEA กรณีลบเลือน		✓	ลบเลือน
21	ตัดต้นไม้และเถาวัลย์		✓	บริเวณต้นเสา
22	ติดสติกเกอร์ "ผ่านการบำรุงรักษาแล้ว"	✓		-

3. สรุปการดำเนินการเพิ่มเติม

1. ควรเปลี่ยนปะเก็นลูกถ้วย (Bushing) แรงสูง-แรงต่ำ ใหม่ เนื่องจากเสื่อมสภาพ 2. ควรเปลี่ยนปะเก็นฝาถังและปะเก็นแท็ป ใหม่ เนื่องจากเสื่อมสภาพ 3. ควรสับ-เปลี่ยนบูชชิ่งด้านแรงสูง พร้อมซีลยางกันน้ำมันใหม่ 4. ควรแก้ไขค่ากราวด์หม้อแปลงไฟฟ้า ด้านแรงต่ำ วัดได้ 10.06 โอห์ม ตามมาตรฐานไม่ควรเกิน 5 โอห์ม 5. ควรแก้ไขทดสอบ 6. ควรแก้ไขทดสอบ 2

(ผู้ปฏิบัติงาน)

(ผู้ควบคุมงาน)

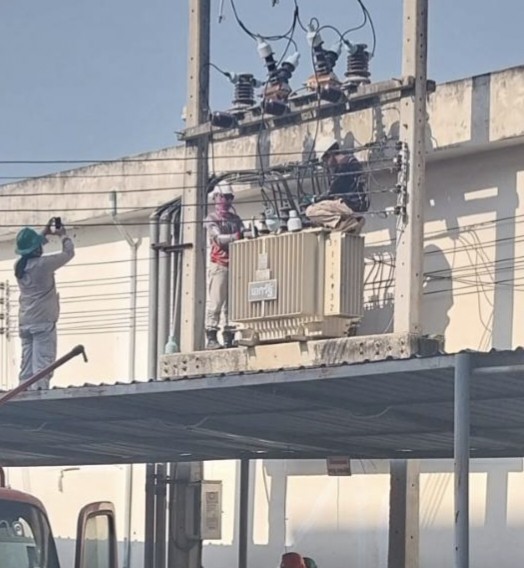

ภาพประกอบการตรวจสอบ ชุดที่ 1
