การไฟฟ้าส่วนภูมิภาค

แบบฟอร์มการตรวจสอบและบำรุงรักษาหม้อแปลง

PM2569
ID: 11

PEA No:TR44-110851

ขนาด (kVA):800

เฟส:3

ยี่ห้อ:EKARAT

เลขที่ใบสั่ง:130001787037

สถานที่:บ.ไม้อัดลำพญาจำกัด

ผู้ดำเนินการ:กฟส.บางเลน

วันที่ตรวจสอบ:1 ก.พ. 2569

1. ผลการตรวจวัดทางไฟฟ้า

ลำดับ	รายการตรวจสอบ	ค่ามาตรฐาน	ค่าที่วัดได้	ผ่าน	ไม่ผ่าน	หมายเหตุ

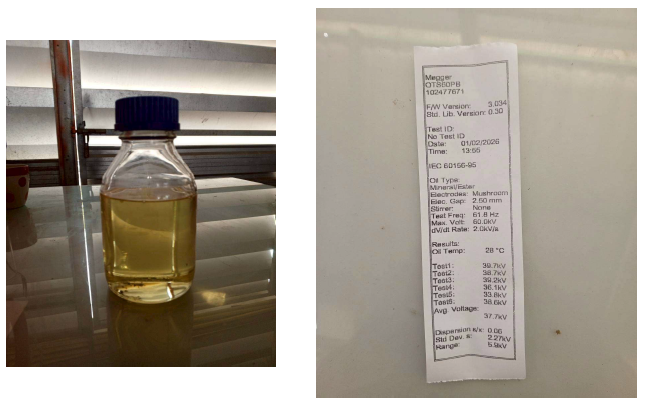

1	ตรวจวัดค่าฉนวนน้ำมัน (IEC 60156)	ไม่ต่ำกว่า 30 kV	38 kV	✓		Megger-OTS60PB
2	ตรวจวัดค่าฉนวนขดลวด P-G	≥ 500 MΩ	2.2 GΩ	✓		FLUKE-1507
3	ตรวจวัดค่าฉนวนขดลวด P-S	≥ 500 MΩ	2.2 GΩ	✓		FLUKE-1507
4	ตรวจวัดค่าฉนวนขดลวด S-G	≥ 500 MΩ	2.2 GΩ	✓		FLUKE-1507

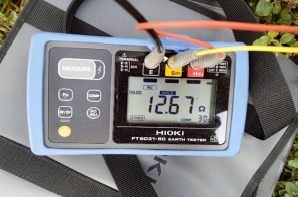

5	ค่ากราวด์หม้อแปลงด้านแรงสูง	≤ 5 Ω	13.00 Ω		✓	HIOKI-FT6380

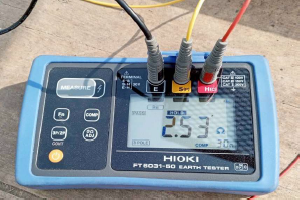

6	ค่ากราวด์หม้อแปลงด้านแรงต่ำ	≤ 5 Ω	3.00 Ω	✓		HIOKI-FT6380

2. รายการตรวจสอบสภาพภายนอกและอุปกรณ์ประกอบ

ลำดับ	รายการตรวจสอบ	ผ่าน	หมายเหตุ
7	ตรวจสอบตัวถังและครีบหม้อแปลง	✓
8	ตรวจสอบ Bushing แรงสูงและขั้วต่อ	✓
9	ตรวจสอบ Bushing แรงต่ำและขั้วต่อ	✓
10	ตรวจสอบ Tap changer ตำแหน่ง TAP : 3	✓	3
11	ตรวจสอบจุดต่อสายดิน	✓
12	ตรวจสอบล่อฟ้าแรงสูง	✓
13	ตรวจสอบ Drop Out Fuse Cutout	✓	F-5A, 5A, 5A,
14	ตรวจสอบ LT.SW. และจุดต่อสาย	✓
15	ตรวจสอบปะเก็นและซีลยางต่างๆ	✓
16	ตรวจเปลี่ยนขนาด ฟิวส์แรงสูง-แรงต่ำ	✓	ควรแก้ไขสายแรงต่ำใหม่
17	ตรวจเปลี่ยนล่อฟ้าแรงต่ำ	✓

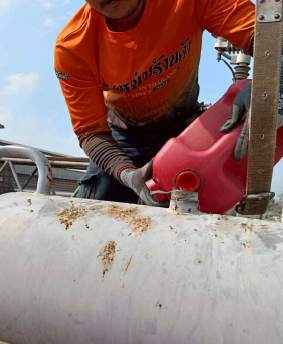

18	ตรวจสอบระดับน้ำมัน	✓	เติมเพิ่ม 5 ลิตร
19	ตรวจเปลี่ยนสารดูดความชื้น	✓	เปลี่ยนใหม่ 2 กก.
20	พ่น PEA กรณีลบเลือน	✓
21	ตัดต้นไม้และเถาวัลย์	✓
22	ติดสติกเกอร์ "ผ่านการบำรุงรักษาแล้ว"	✓

3. สรุปการดำเนินการเพิ่มเติม

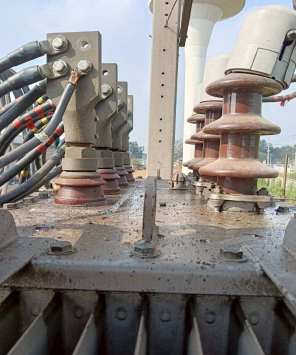

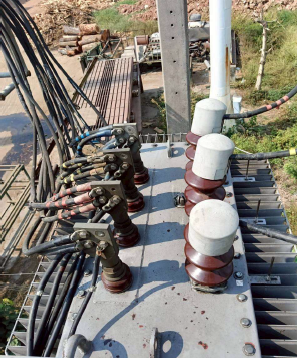

1. เห็นควรให้มีการแก้ไขจุดซัพพอตสายแรงต่ำที่ออกจากบุชชิ่งหม้อแปลง เนื่องจากทำให้บุชชิ่งหลวมและมีน้ำมันใหลออกมาจากบุชชิ่งแรงต่ำ 2. เห็นควรให้มีการตรวจสอบและบำรุงรักษาประจำปี อย่างน้อยปีละ 1 ครั้ง

(ผู้ปฏิบัติงาน)

(ผู้ควบคุมงาน)

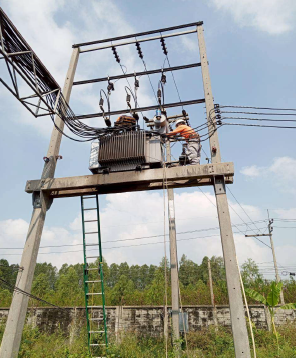

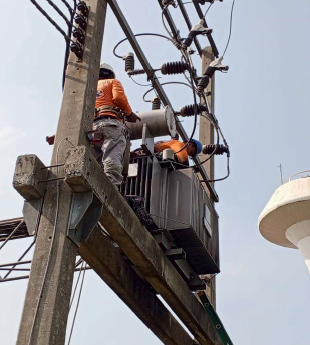

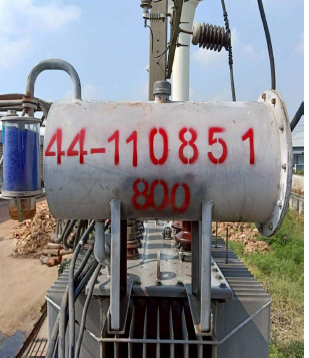

ภาพประกอบการตรวจสอบ ชุดที่ 1
