การไฟฟ้าส่วนภูมิภาค

แบบฟอร์มการตรวจสอบและบำรุงรักษาหม้อแปลง

PM2569
ID: 21

PEA No:TR61-016543

ขนาด (kVA):100

เฟส:3

ยี่ห้อ:THAIMAXWELL

เลขที่ใบสั่ง:130001802072

สถานที่:บ.สวนสัตว์เปิด ซาฟารี ปาร์คแอนด์ รีสอร์ท จำกัด

ผู้ดำเนินการ:กฟส.บพล.

วันที่ตรวจสอบ:4 มี.ค. 2569

1. ผลการตรวจวัดทางไฟฟ้า

ลำดับ	รายการตรวจสอบ	ค่ามาตรฐาน	ค่าที่วัดได้	ผ่าน	ไม่ผ่าน

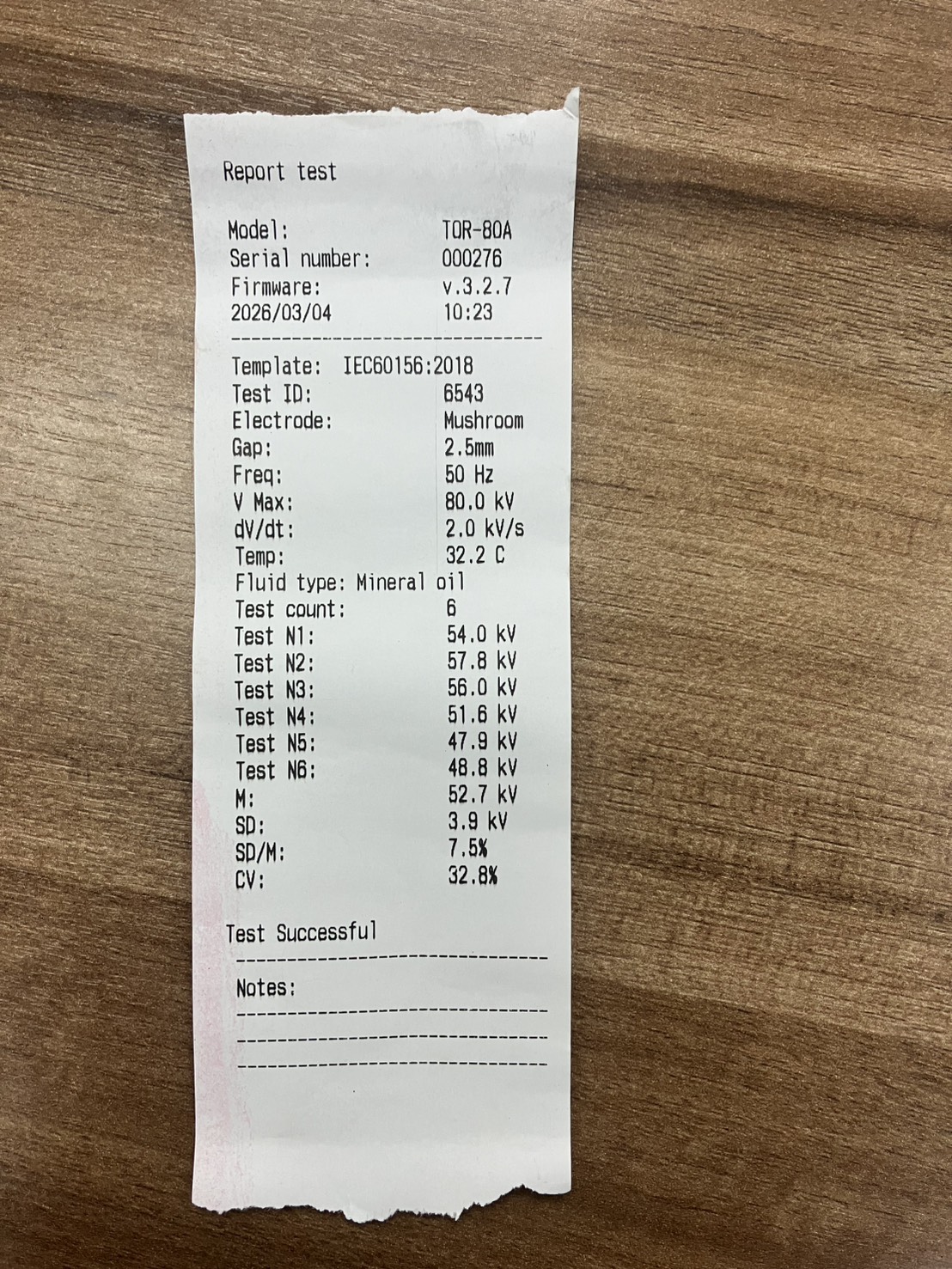

1	ตรวจวัดค่าฉนวนน้ำมัน (IEC 60156)	ไม่ต่ำกว่า 30 kV	53 kV	✓

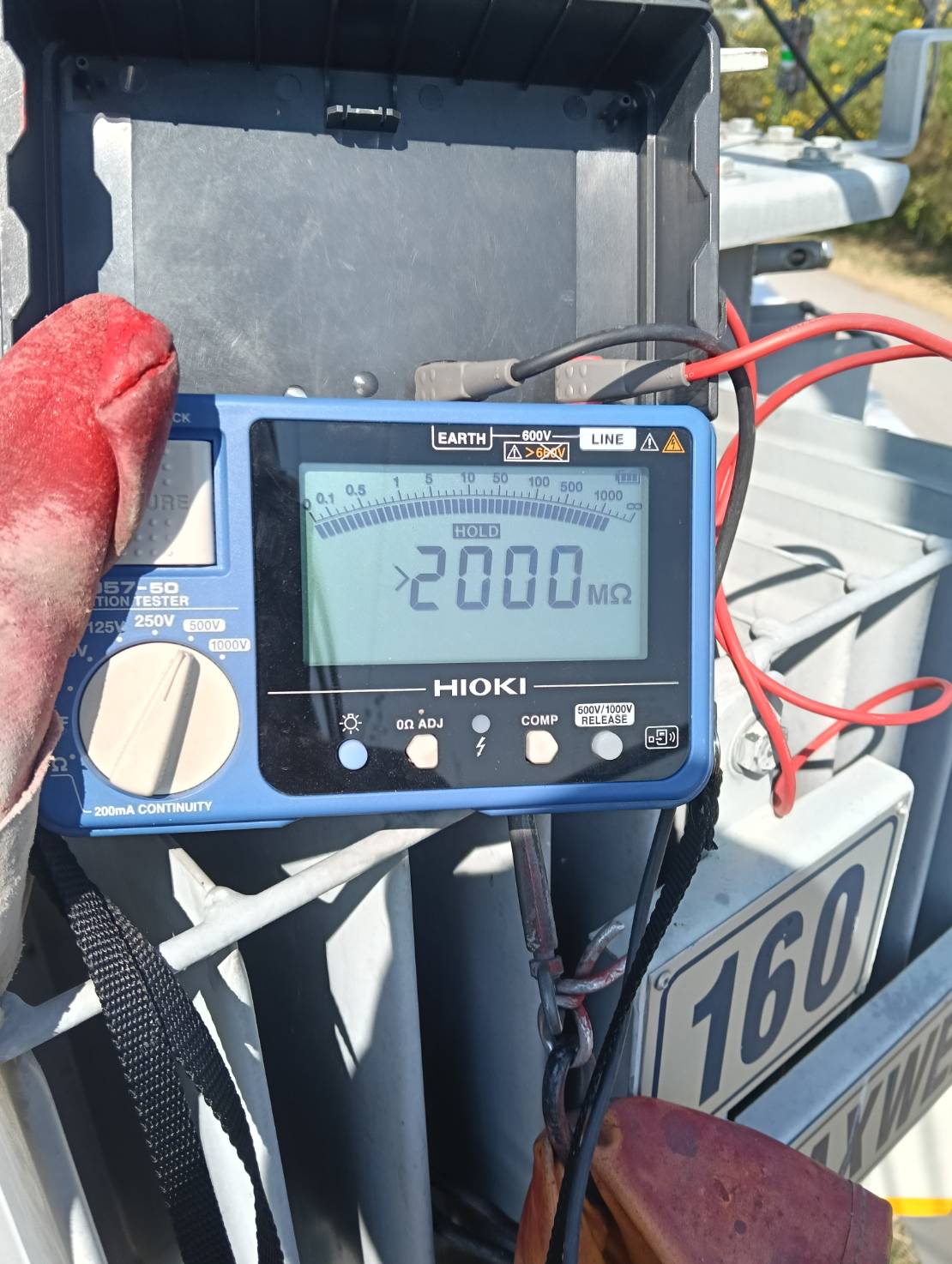

2	ตรวจวัดค่าฉนวนขดลวด P-G	≥ 500 MΩ	2 GΩ	✓

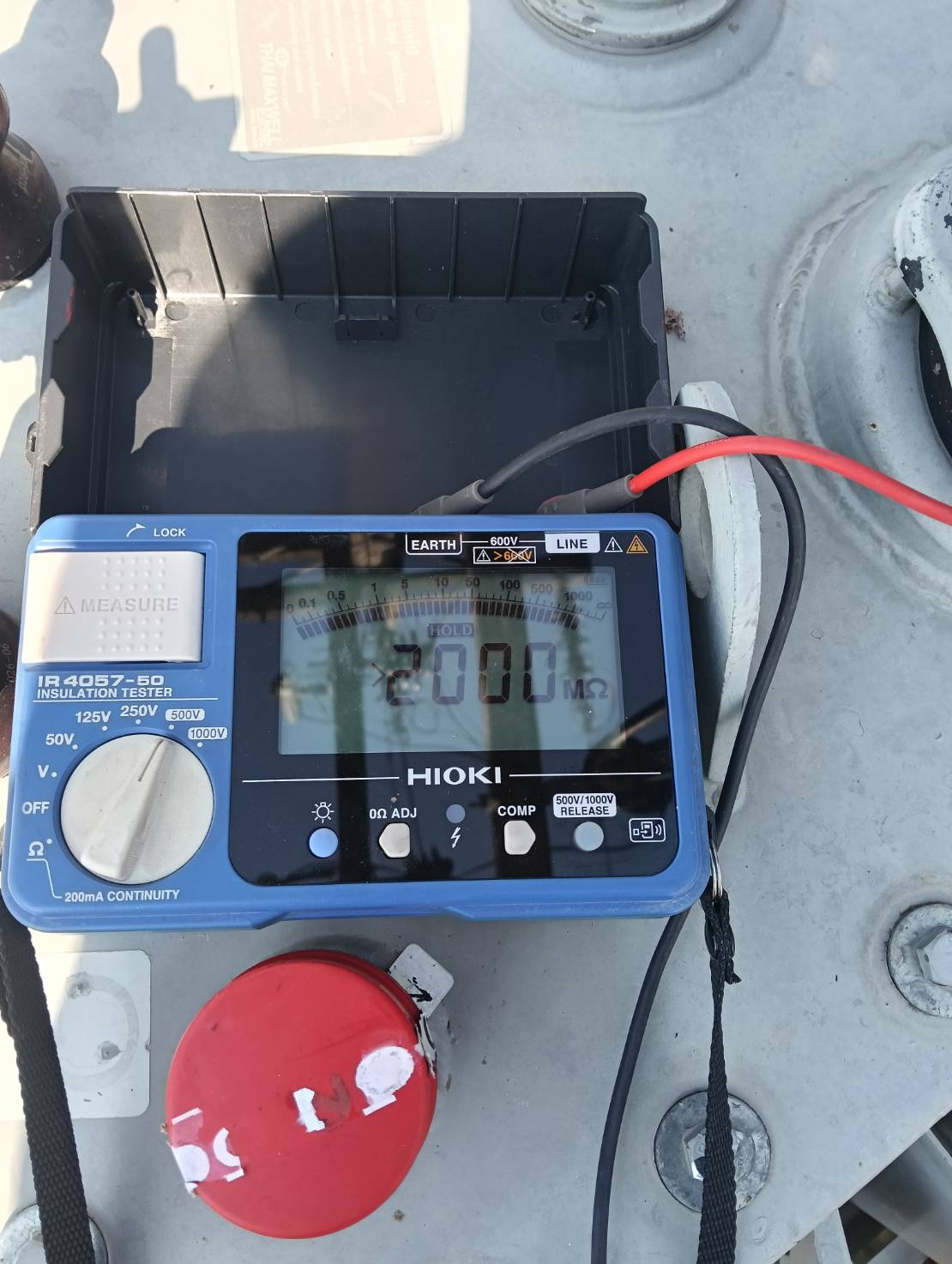

3	ตรวจวัดค่าฉนวนขดลวด P-S	≥ 500 MΩ	2 GΩ	✓

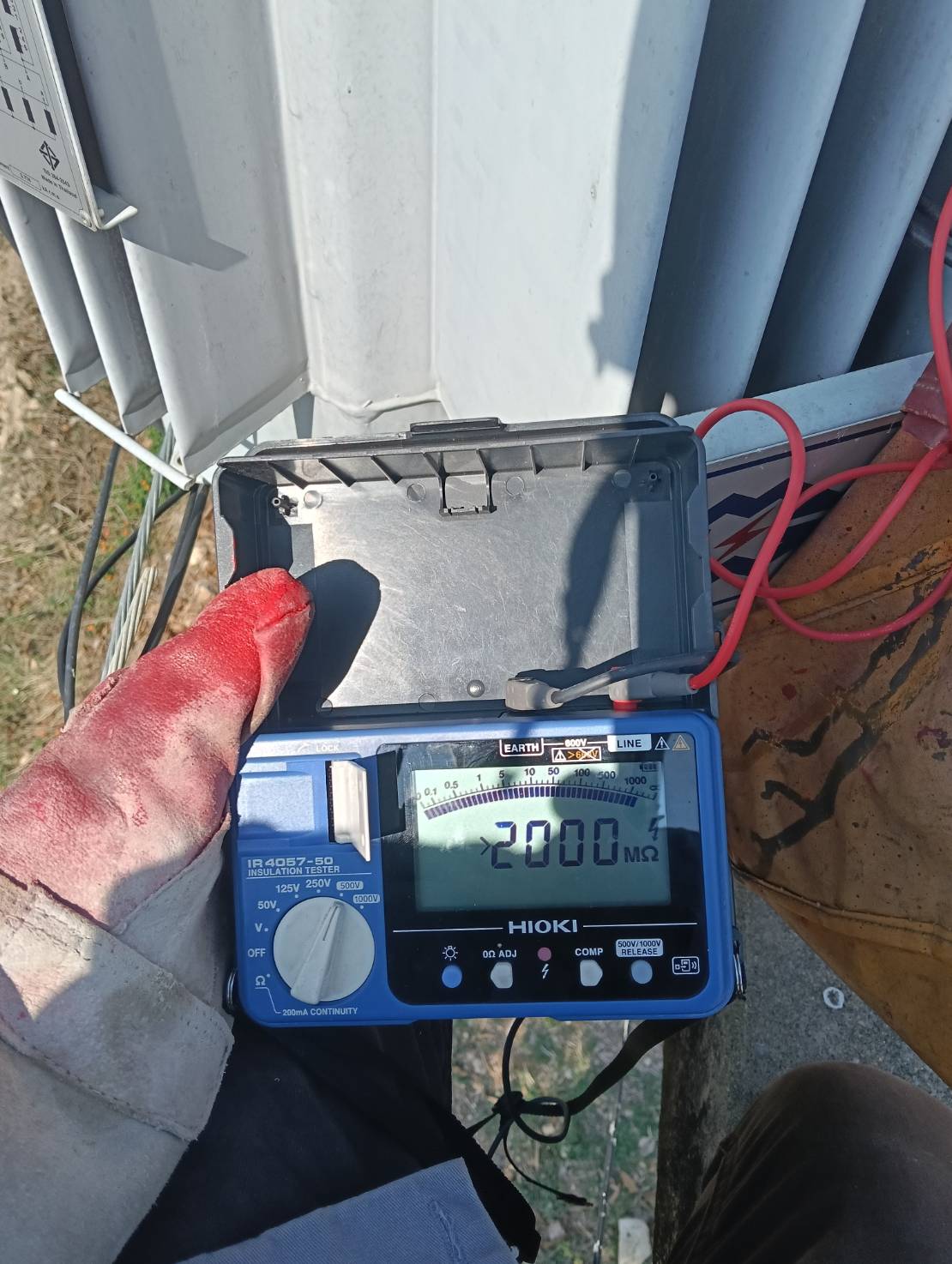

4	ตรวจวัดค่าฉนวนขดลวด S-G	≥ 500 MΩ	500 MΩ	✓
5	ค่ากราวด์หม้อแปลงด้านแรงสูง	≤ 5 Ω	59.00 Ω		✓
6	ค่ากราวด์หม้อแปลงด้านแรงต่ำ	≤ 5 Ω	14.00 Ω		✓

2. รายการตรวจสอบสภาพภายนอกและอุปกรณ์ประกอบ

ลำดับ	รายการตรวจสอบ	ผ่าน	ไม่ผ่าน	หมายเหตุ

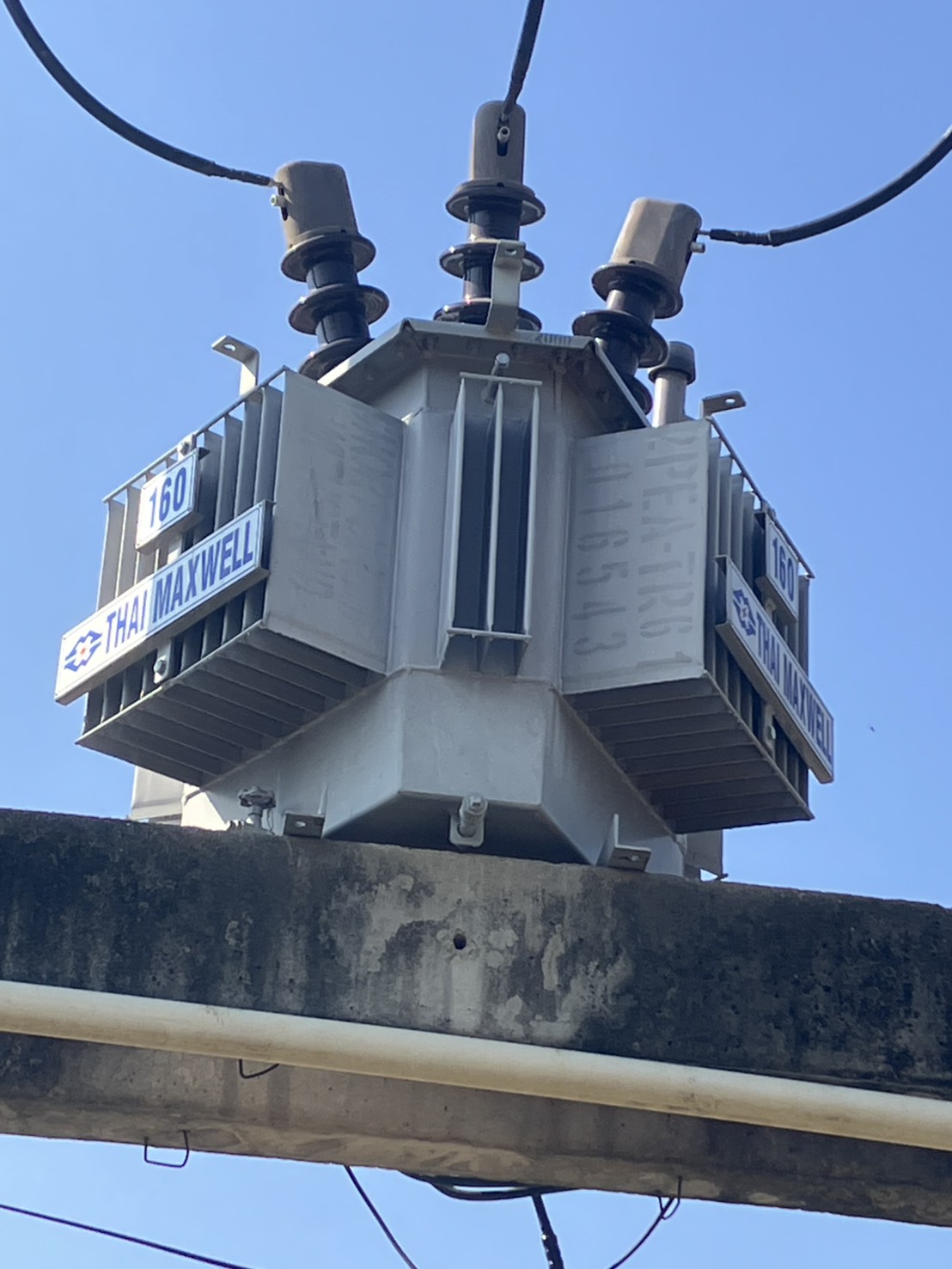

7	ตรวจสอบตัวถังและครีบหม้อแปลง	✓
8	ตรวจสอบ Bushing แรงสูงและขั้วต่อ	✓
9	ตรวจสอบ Bushing แรงต่ำและขั้วต่อ	✓
10	ตรวจสอบ Tap changer ตำแหน่ง TAP : 3	✓		3
11	ตรวจสอบจุดต่อสายดิน	✓
12	ตรวจสอบล่อฟ้าแรงสูง	✓
13	ตรวจสอบ Drop Out Fuse Cutout	✓
14	ตรวจสอบ LT.SW. และจุดต่อสาย	✓
15	ตรวจสอบปะเก็นและซีลยางต่างๆ	✓
16	ตรวจเปลี่ยนขนาด ฟิวส์แรงสูง-แรงต่ำ		✓	เปลี่ยนฟิวส์แรงสูง 8 A
17	ตรวจเปลี่ยนล่อฟ้าแรงต่ำ		✓	ไม่มี
18	ตรวจสอบระดับน้ำมัน	✓
19	ตรวจเปลี่ยนสารดูดความชื้น		✓
20	พ่น PEA กรณีลบเลือน		✓	พ่นใหม่
21	ตัดต้นไม้และเถาวัลย์	✓
22	ติดสติกเกอร์ "ผ่านการบำรุงรักษาแล้ว"	✓
