การไฟฟ้าส่วนภูมิภาค

แบบฟอร์มการตรวจสอบและบำรุงรักษาหม้อแปลง

PM2569
ID: 25

PEA No:TR63-105428

ขนาด (kVA):250

เฟส:3

ยี่ห้อ:CPN TRANSFORMER

เลขที่ใบสั่ง:130007521379

สถานที่:ศูนย์วิทยาศาสตร์เพื่อการศึกษา กาญจนบุรี

ผู้ดำเนินการ:กฟจ.กาญจนบุรี

วันที่ตรวจสอบ:14 ก.พ. 2569

1. ผลการตรวจวัดทางไฟฟ้า

ลำดับ	รายการตรวจสอบ	ค่ามาตรฐาน	ค่าที่วัดได้	ผ่าน	ไม่ผ่าน
1	ตรวจวัดค่าฉนวนน้ำมัน (IEC 60156)	ไม่ต่ำกว่า 30 kV	60 kV	✓
2	ตรวจวัดค่าฉนวนขดลวด P-G	≥ 500 MΩ	41.1 GΩ	✓

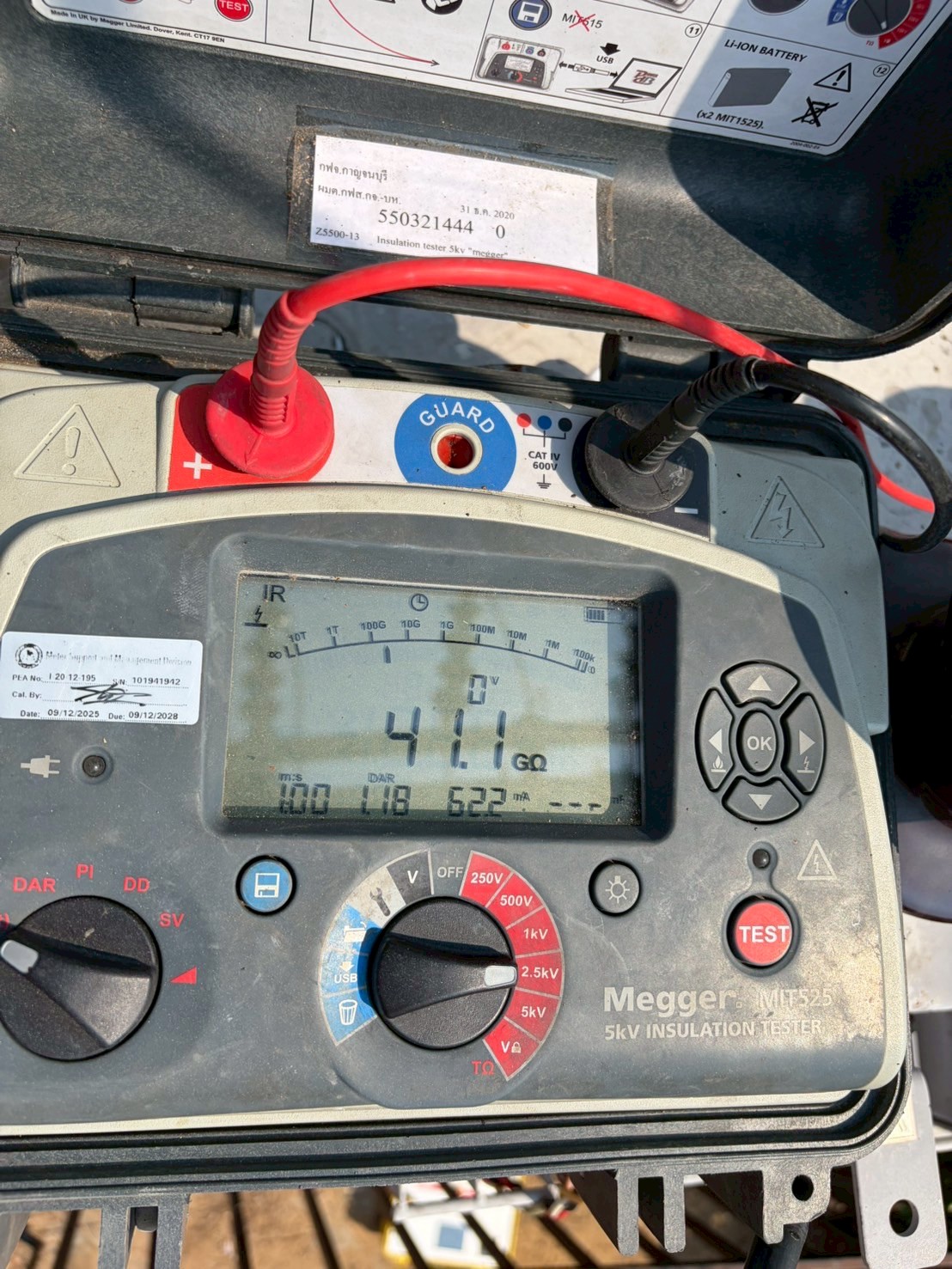

3	ตรวจวัดค่าฉนวนขดลวด P-S	≥ 500 MΩ	42.3 GΩ	✓

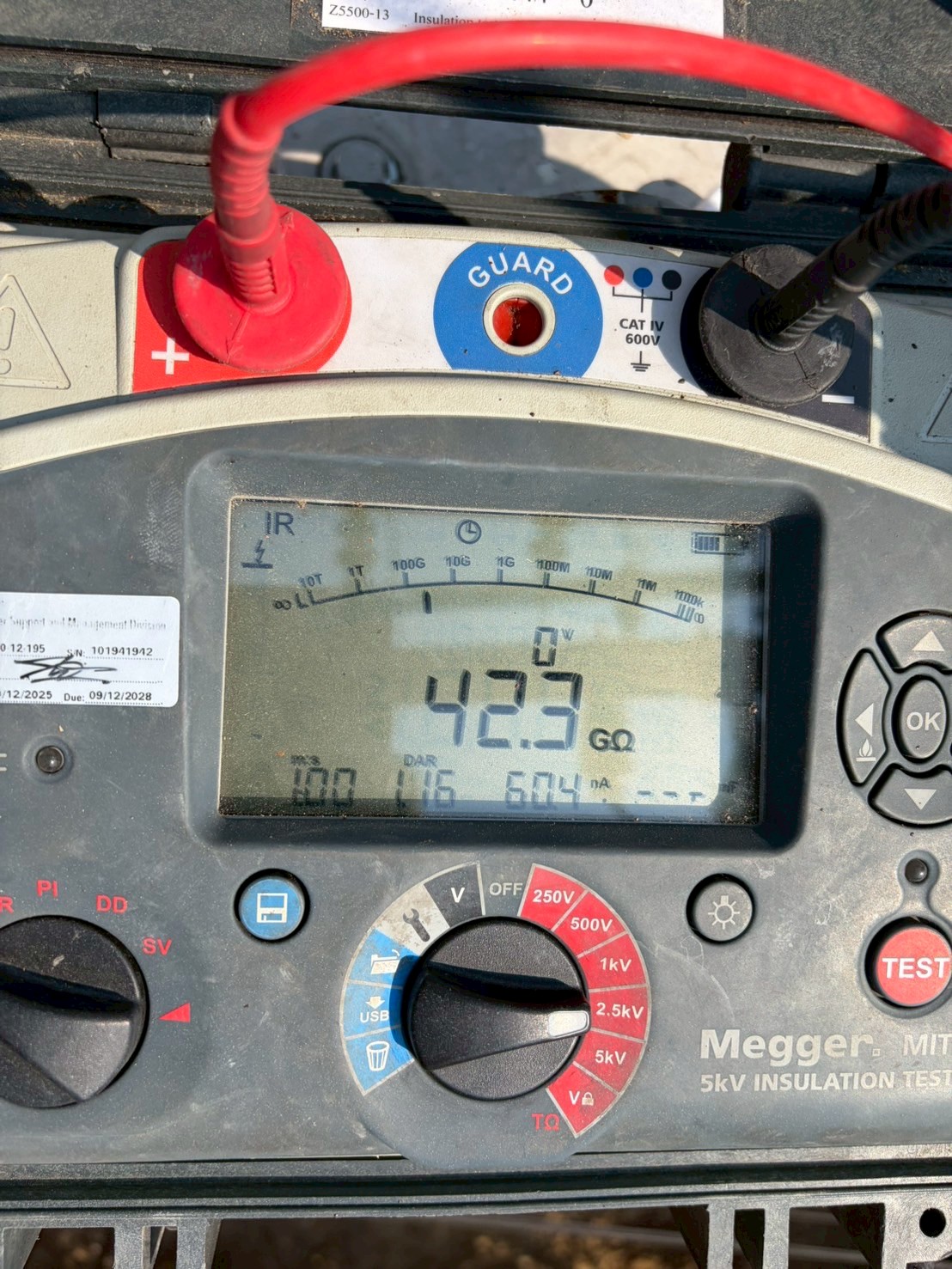

4	ตรวจวัดค่าฉนวนขดลวด S-G	≥ 500 MΩ	20.7 GΩ	✓

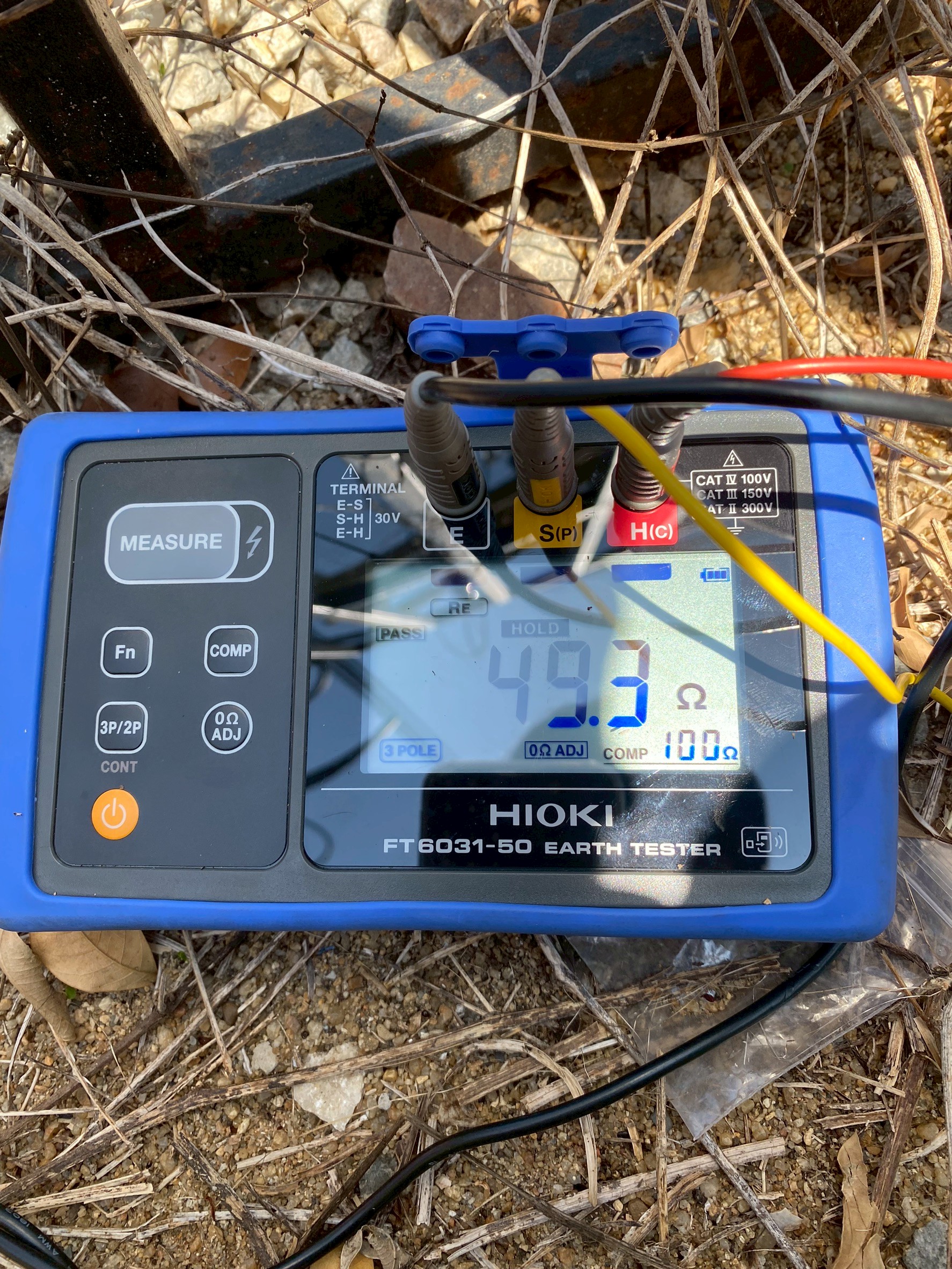

5	ค่ากราวด์หม้อแปลงด้านแรงสูง	≤ 5 Ω	49.00 Ω		✓
6	ค่ากราวด์หม้อแปลงด้านแรงต่ำ	≤ 5 Ω	35.00 Ω		✓

2. รายการตรวจสอบสภาพภายนอกและอุปกรณ์ประกอบ

ลำดับ	รายการตรวจสอบ	ผ่าน	ไม่ผ่าน	หมายเหตุ
7	ตรวจสอบตัวถังและครีบหม้อแปลง	✓
8	ตรวจสอบ Bushing แรงสูงและขั้วต่อ	✓
9	ตรวจสอบ Bushing แรงต่ำและขั้วต่อ	✓
10	ตรวจสอบ Tap changer ตำแหน่ง TAP : 1	✓		1
11	ตรวจสอบจุดต่อสายดิน	✓
12	ตรวจสอบล่อฟ้าแรงสูง	✓
13	ตรวจสอบ Drop Out Fuse Cutout	✓
14	ตรวจสอบ LT.SW. และจุดต่อสาย	✓
15	ตรวจสอบปะเก็นและซีลยางต่างๆ	✓
16	ตรวจเปลี่ยนขนาด ฟิวส์แรงสูง-แรงต่ำ	✓
17	ตรวจเปลี่ยนล่อฟ้าแรงต่ำ	✓
18	ตรวจสอบระดับน้ำมัน	✓
19	ตรวจเปลี่ยนสารดูดความชื้น		✓
20	พ่น PEA กรณีลบเลือน	✓
21	ตัดต้นไม้และเถาวัลย์	✓
22	ติดสติกเกอร์ "ผ่านการบำรุงรักษาแล้ว"		✓
