การไฟฟ้าส่วนภูมิภาค

แบบฟอร์มการตรวจสอบและบำรุงรักษาหม้อแปลง

PM2569
ID: 55

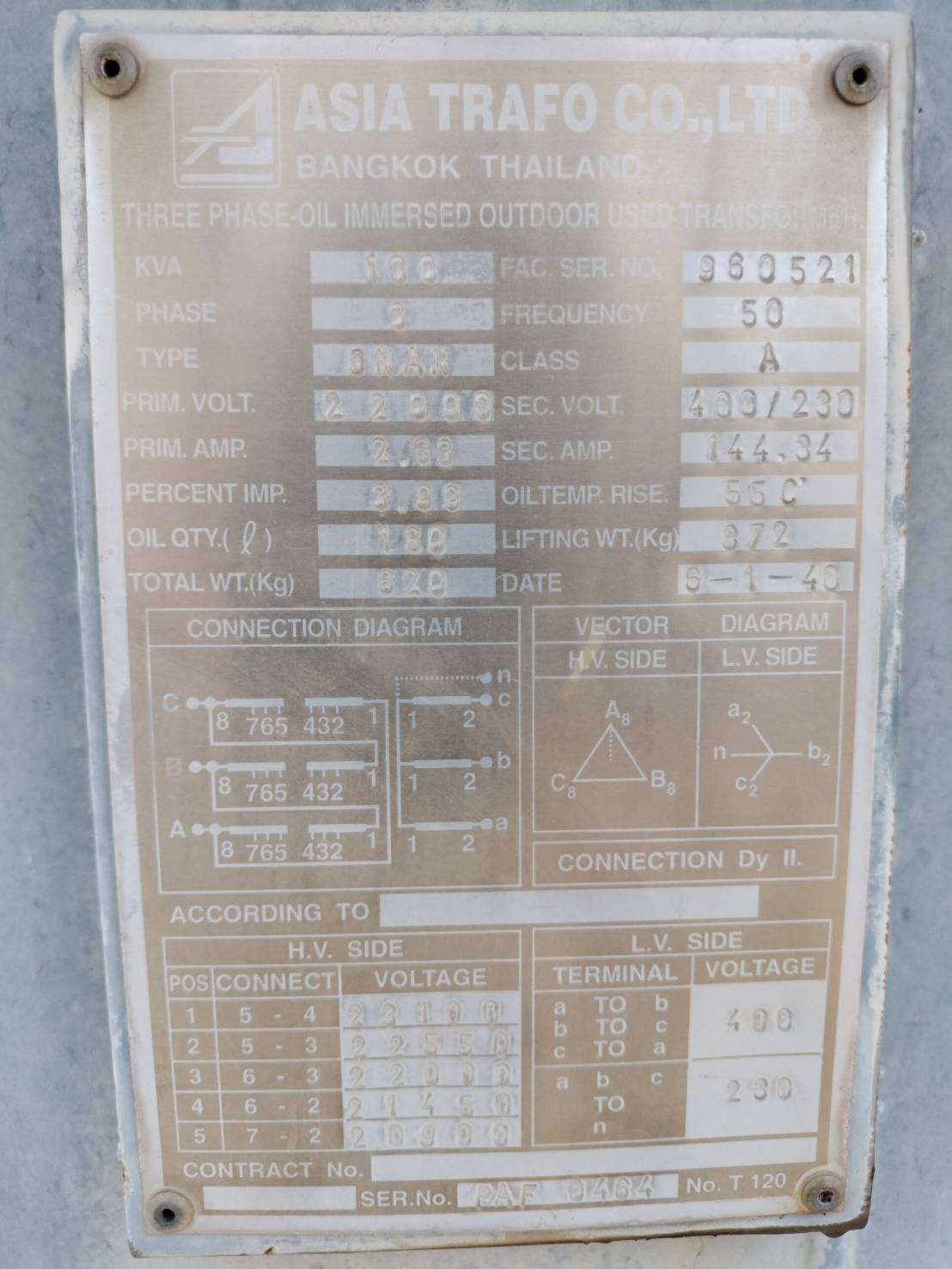

PEA No:TR40-110093

ขนาด (kVA):100

เฟส:3

ยี่ห้อ:ASIA TRAFO

เลขที่ใบสั่ง:130001827153

สถานที่:บริษัท Batter Growth

ผู้ดำเนินการ:กฟส.กำพงแสน

วันที่ตรวจสอบ:24 เม.ย. 2569

1. ผลการตรวจวัดทางไฟฟ้า

ลำดับ	รายการตรวจสอบ	ค่ามาตรฐาน	ค่าที่วัดได้	ผ่าน	ไม่ผ่าน

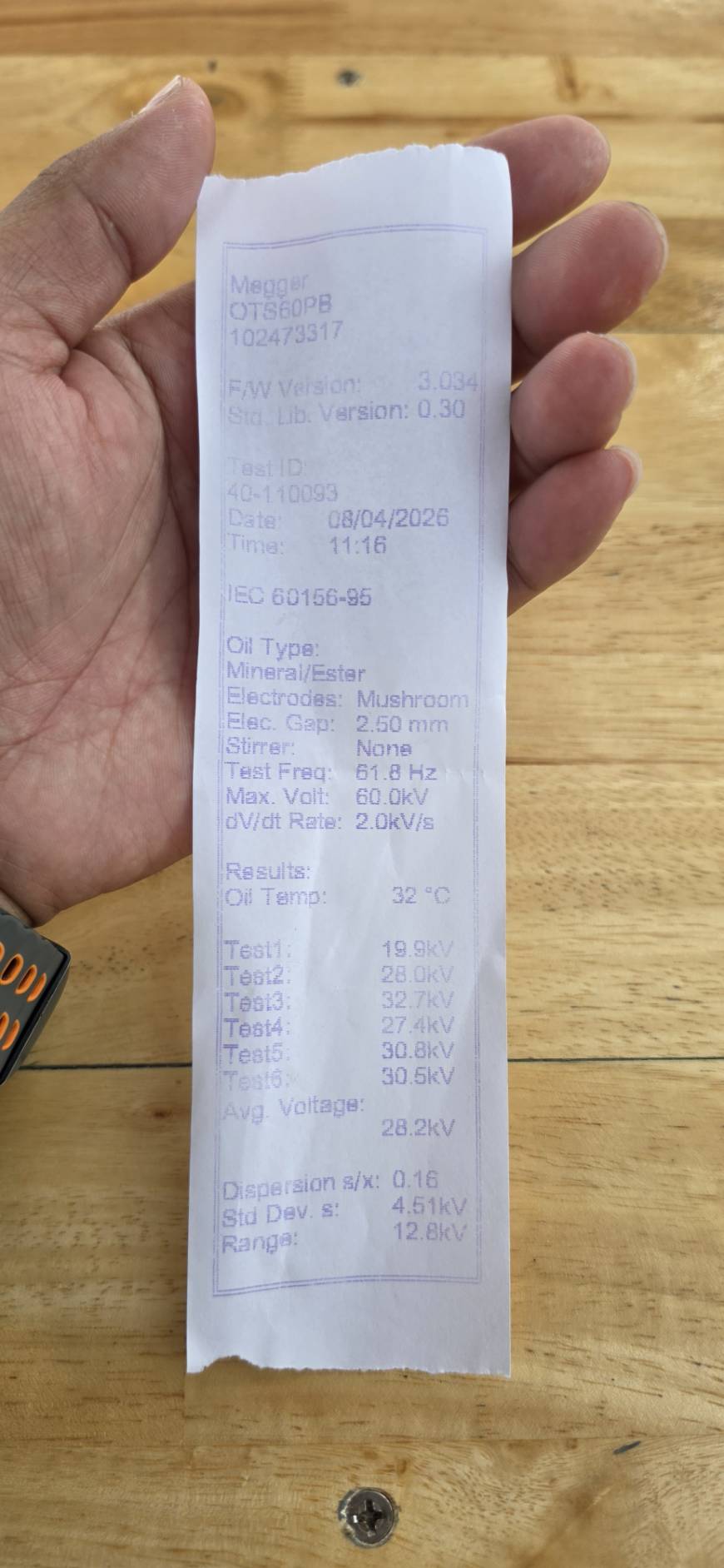

1	ตรวจวัดค่าฉนวนน้ำมัน (IEC 60156)	ไม่ต่ำกว่า 30 kV	28 kV		✓

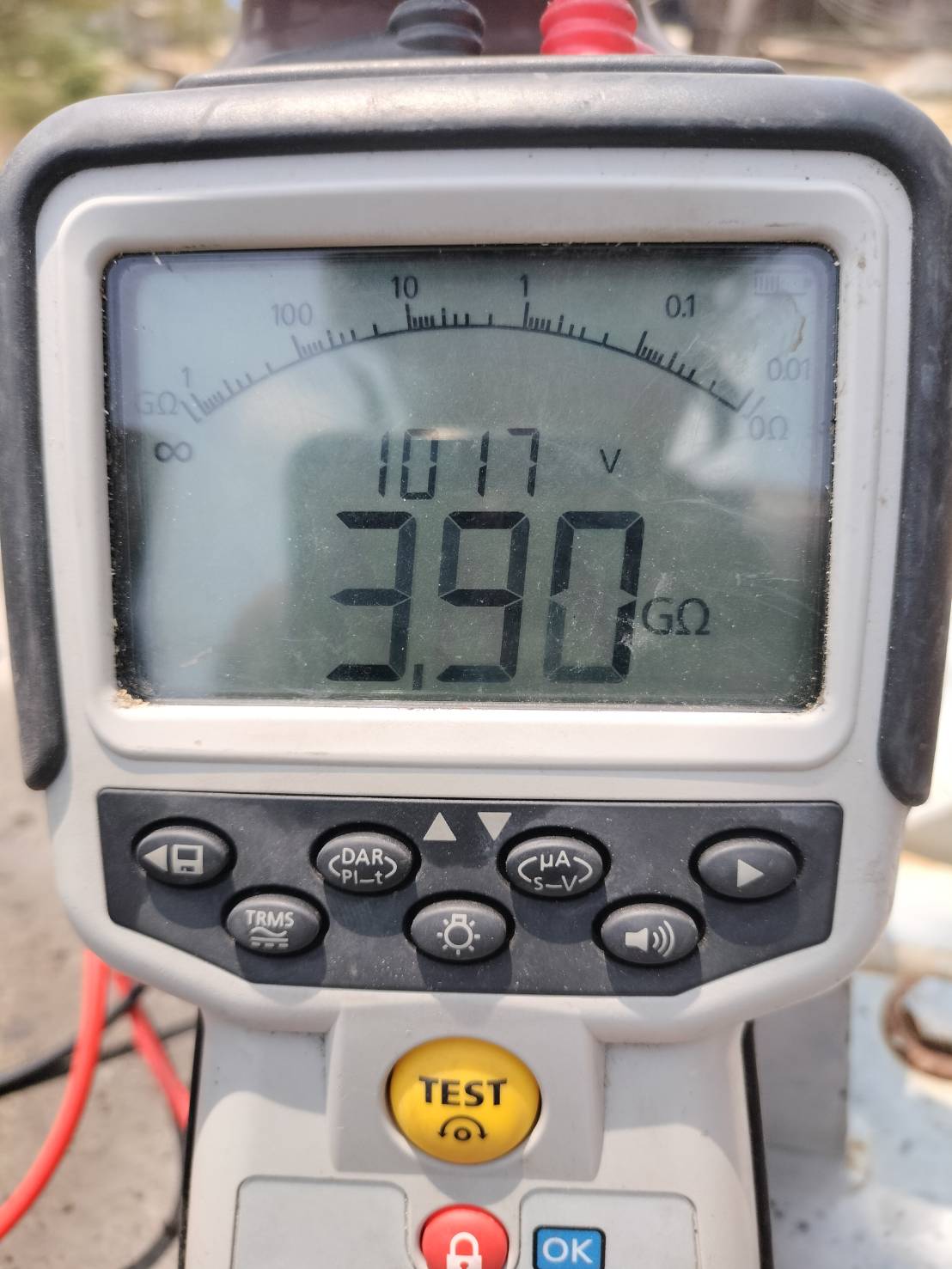

2	ตรวจวัดค่าฉนวนขดลวด P-G	≥ 500 MΩ	3.9 GΩ	✓

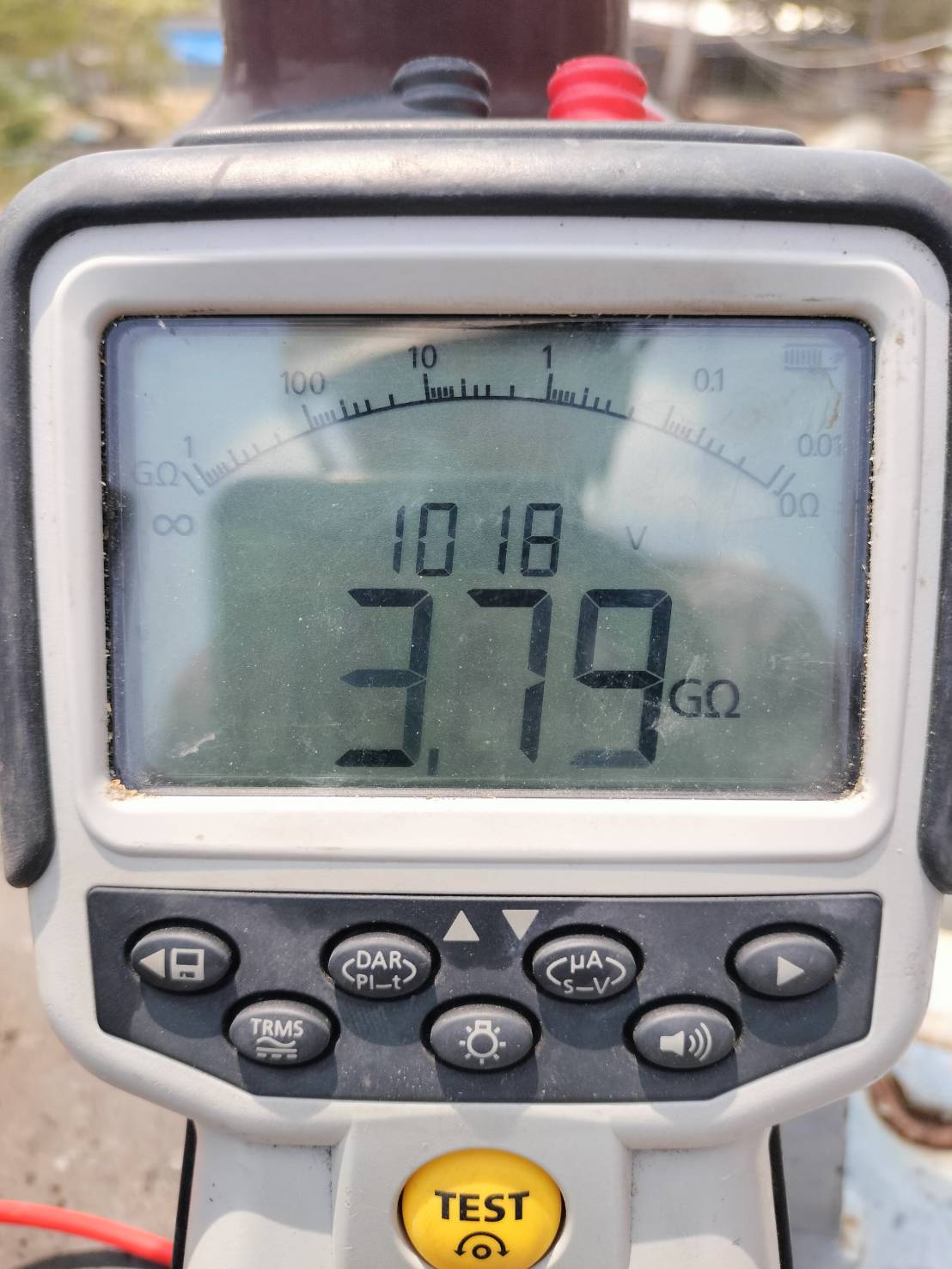

3	ตรวจวัดค่าฉนวนขดลวด P-S	≥ 500 MΩ	3.79 GΩ	✓

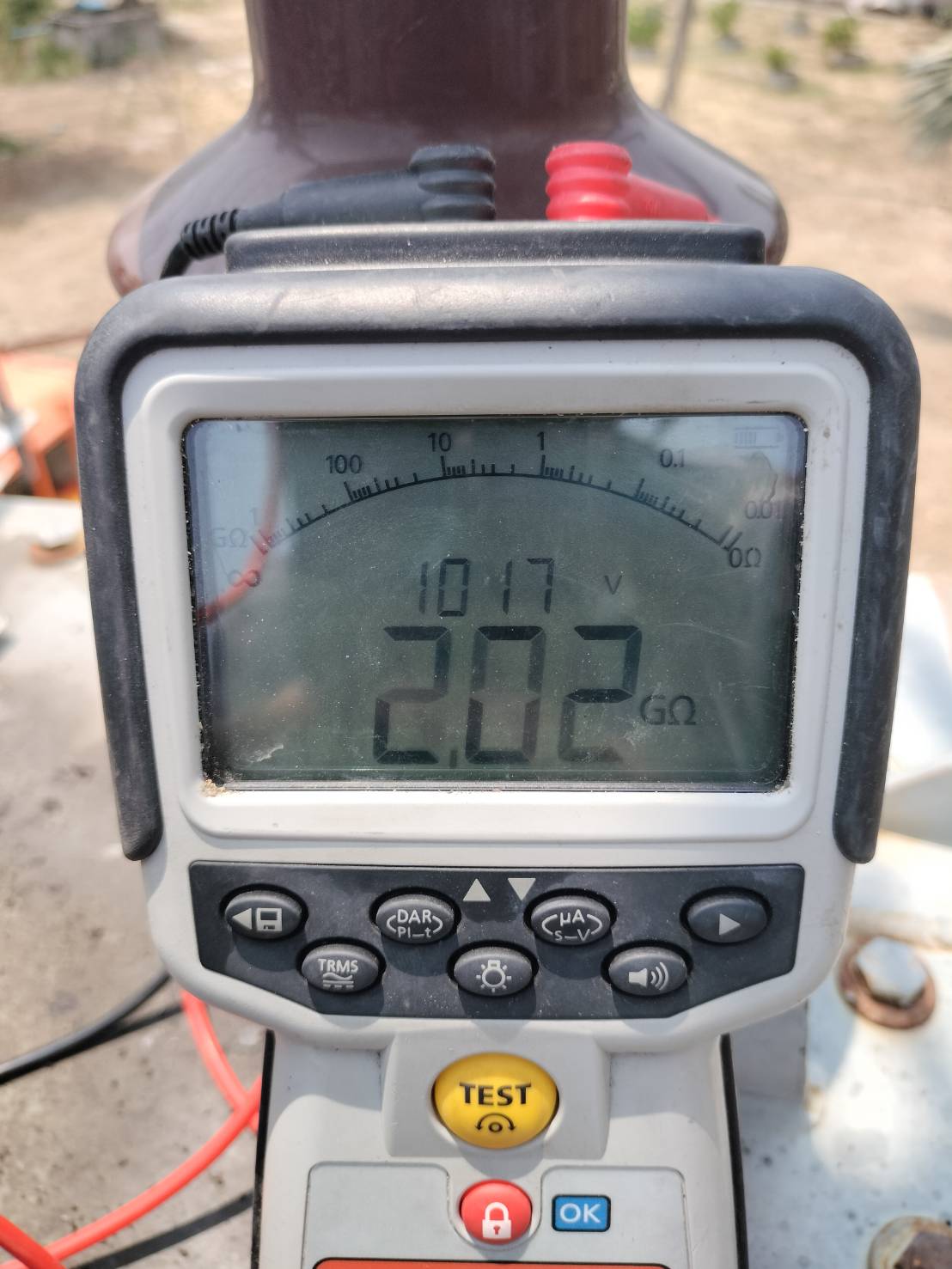

4	ตรวจวัดค่าฉนวนขดลวด S-G	≥ 500 MΩ	2 GΩ	✓

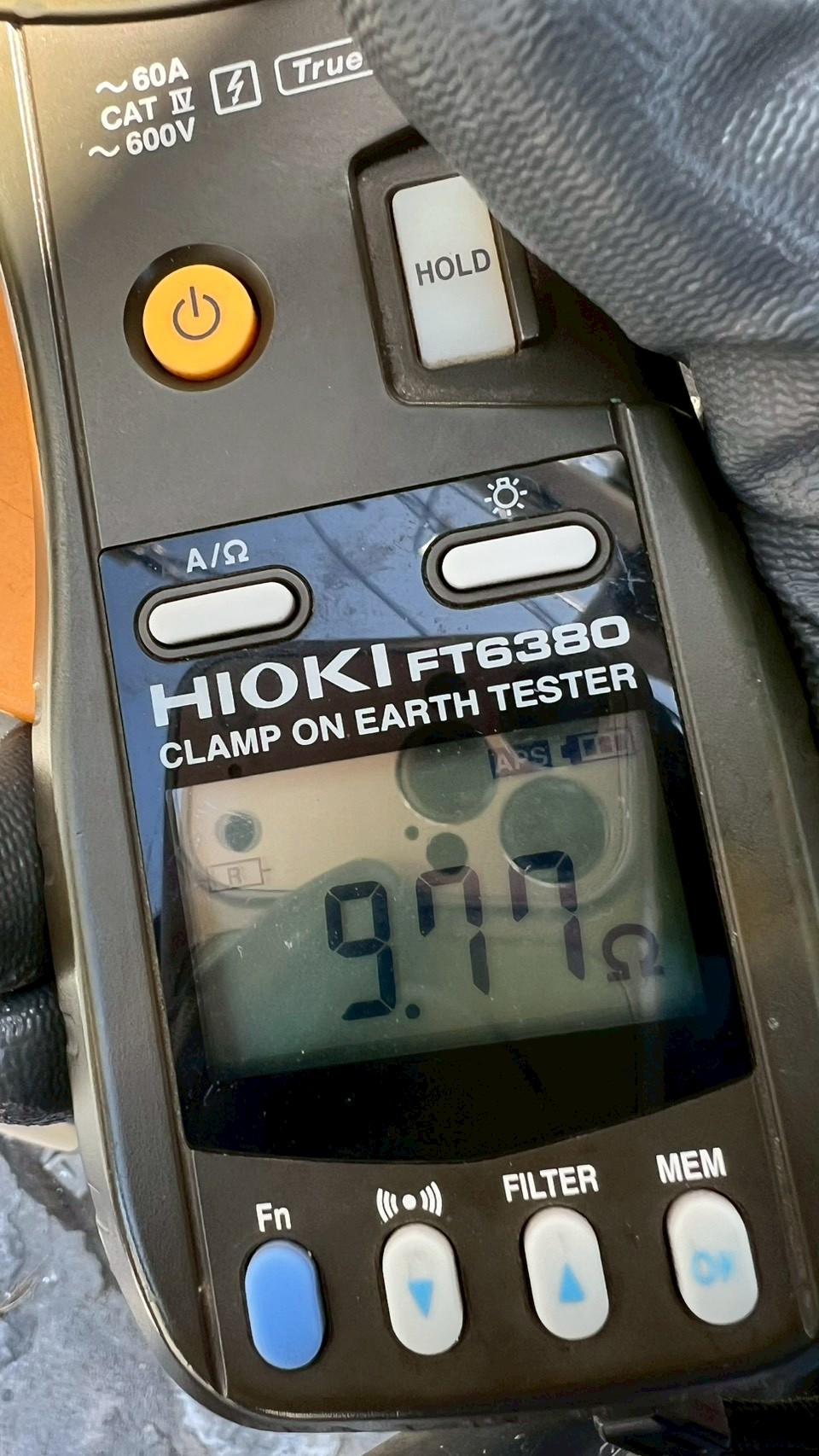

5	ค่ากราวด์หม้อแปลงด้านแรงสูง	≤ 5 Ω	9.00 Ω	✓

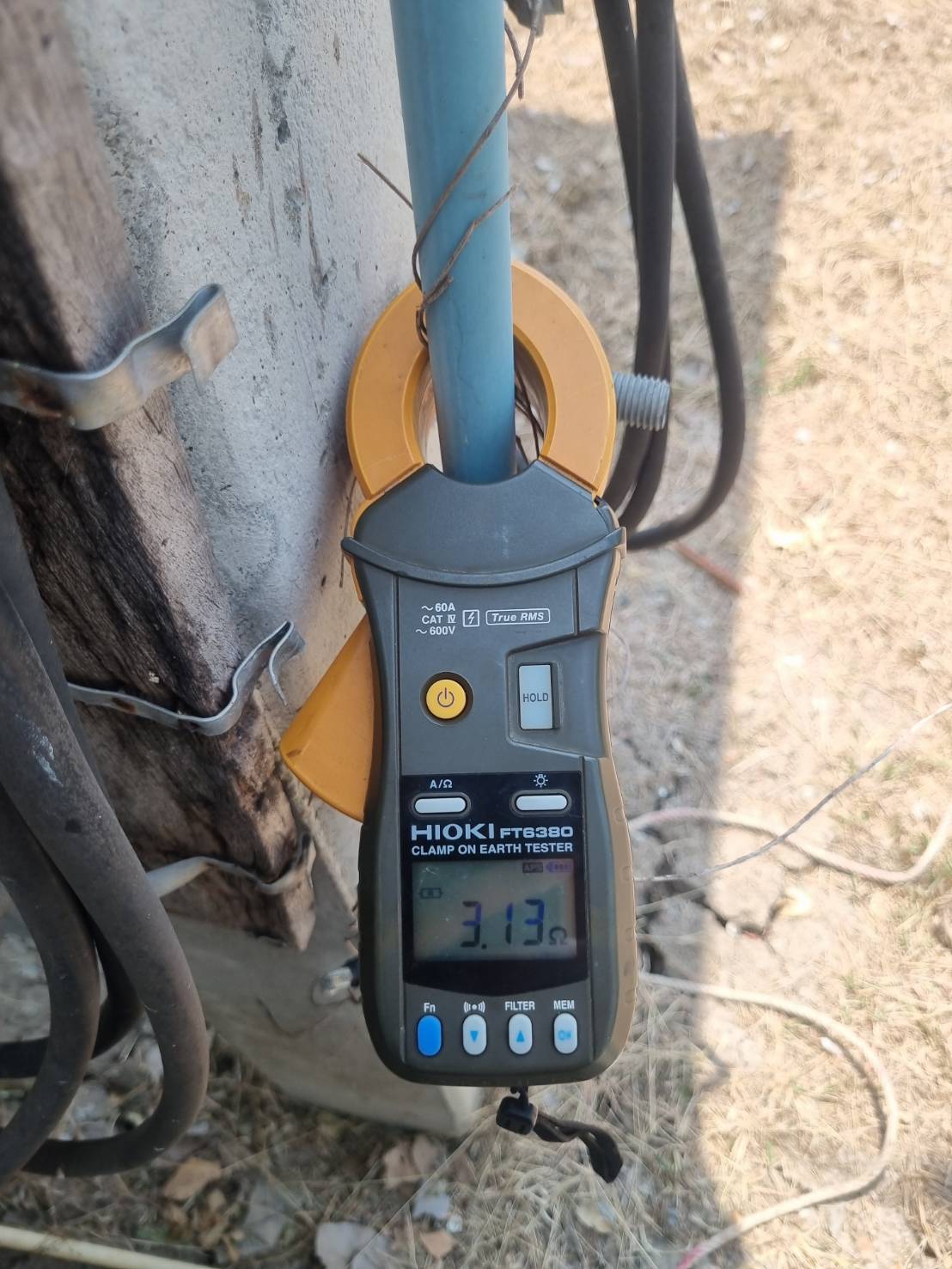

6	ค่ากราวด์หม้อแปลงด้านแรงต่ำ	≤ 5 Ω	3.00 Ω	✓

2. รายการตรวจสอบสภาพภายนอกและอุปกรณ์ประกอบ

ลำดับ	รายการตรวจสอบ	ผ่าน	ไม่ผ่าน	หมายเหตุ
7	ตรวจสอบตัวถังและครีบหม้อแปลง	✓
8	ตรวจสอบ Bushing แรงสูงและขั้วต่อ	✓
9	ตรวจสอบ Bushing แรงต่ำและขั้วต่อ	✓
10	ตรวจสอบ Tap changer ตำแหน่ง TAP : 3	✓		3
11	ตรวจสอบจุดต่อสายดิน	✓
12	ตรวจสอบล่อฟ้าแรงสูง	✓
13	ตรวจสอบ Drop Out Fuse Cutout	✓
14	ตรวจสอบ LT.SW. และจุดต่อสาย	✓
15	ตรวจสอบปะเก็นและซีลยางต่างๆ	✓
16	ตรวจเปลี่ยนขนาด ฟิวส์แรงสูง-แรงต่ำ	✓
17	ตรวจเปลี่ยนล่อฟ้าแรงต่ำ	✓
18	ตรวจสอบระดับน้ำมัน	✓

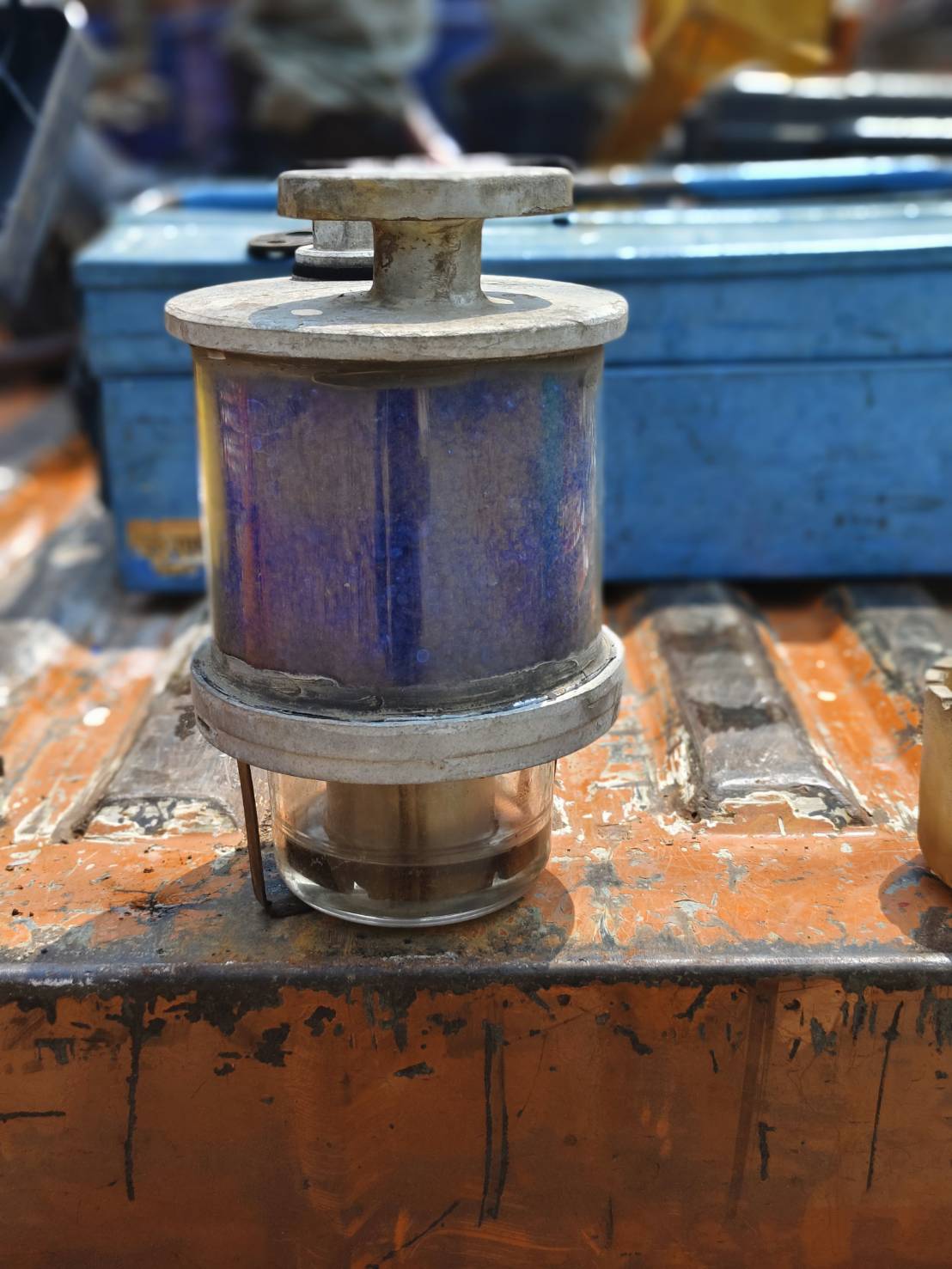

19	ตรวจเปลี่ยนสารดูดความชื้น		✓	เปลี่ยนใหม่
20	พ่น PEA กรณีลบเลือน	✓
21	ตัดต้นไม้และเถาวัลย์	✓
22	ติดสติกเกอร์ "ผ่านการบำรุงรักษาแล้ว"	✓

3. สรุปการดำเนินการเพิ่มเติม

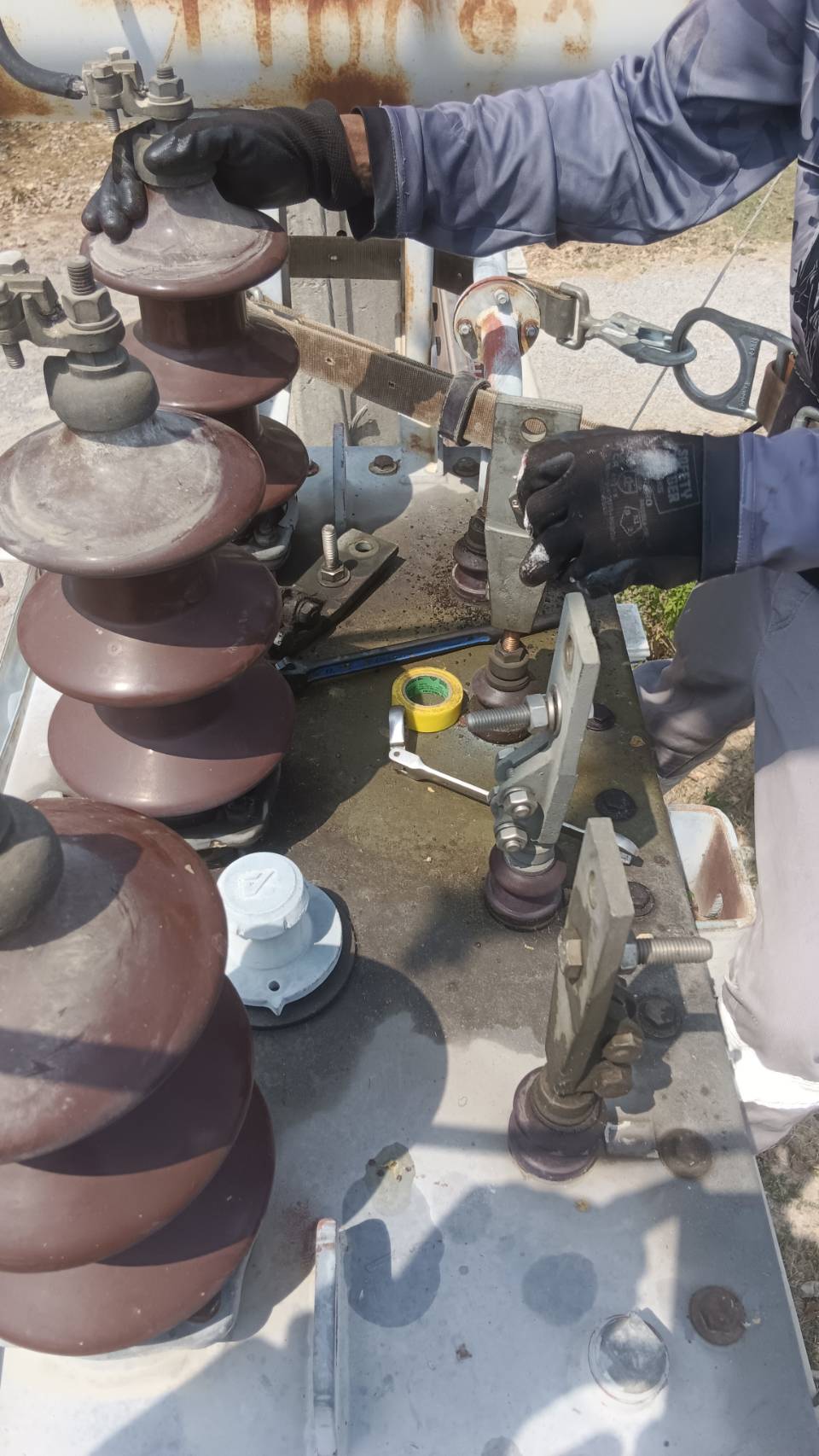

ข้อเสนอแนะ : ซีลยางด้านแรงต่ำเสื่อมสภาพมีรอยน้ำมันหม้อแปลงรั่วซึม สารดูดความชื้น (ซิลิก้าเจล) เสื่อมสภาพ และ ค่าความเป็นฉนวนของน้ำมันหม้อแปลงต่ำกว่ามาตฐาน 1.ได้ทำการเปลี่ยนซีลยางด้านแรงต่ำ A B C N 2.ได้ทำการเปลี่ยนสารดูดความชื้น (ซิลิก้าเจล) 3.ได้ทำการเปลี่ยนถ่ายน้ำมันหม้อแปลงจำนวน 180 ลิตร

นายเทียรชัย ลงสุวรรณ

(ผู้ปฏิบัติงาน)

นายศุภนิมิตร ไทรทองเล็ก

(ผู้ควบคุมงาน)

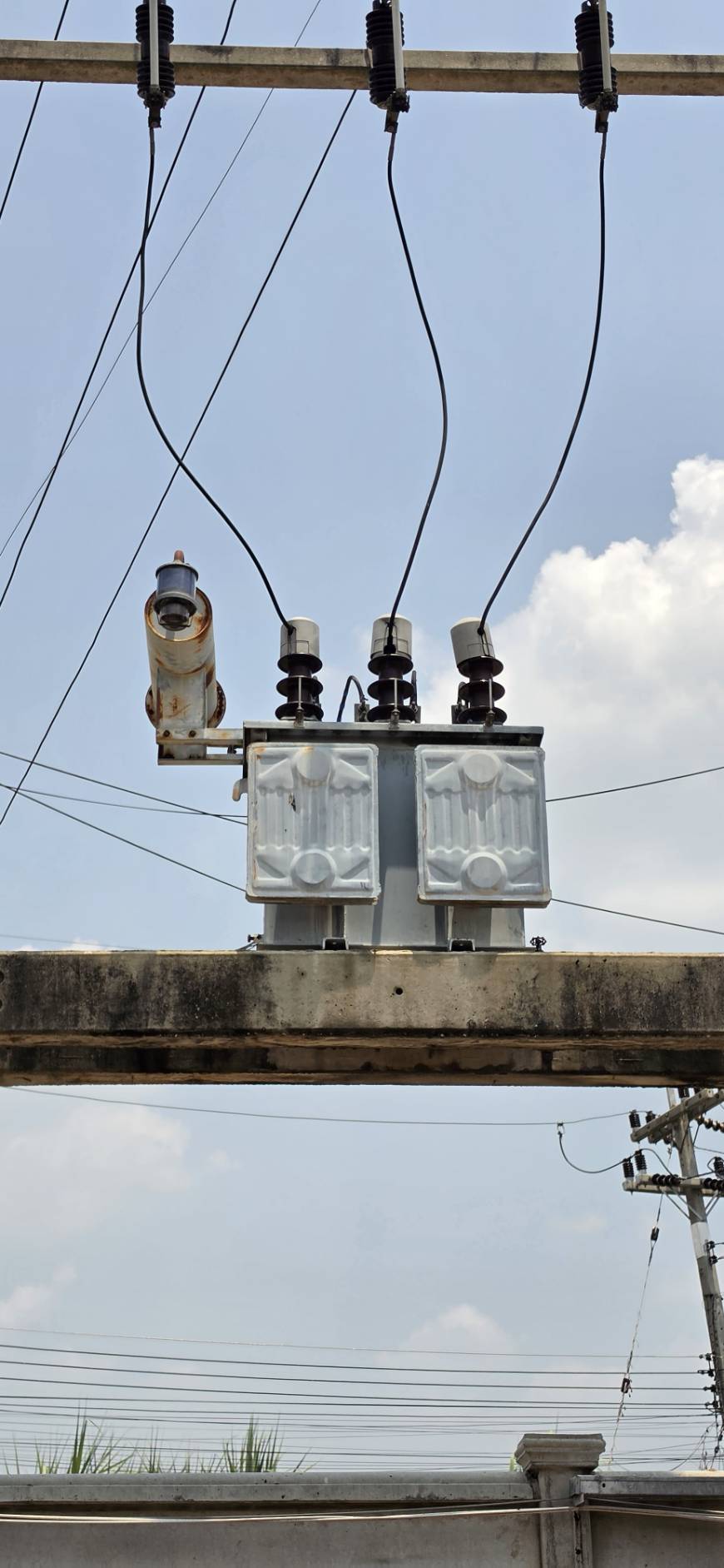

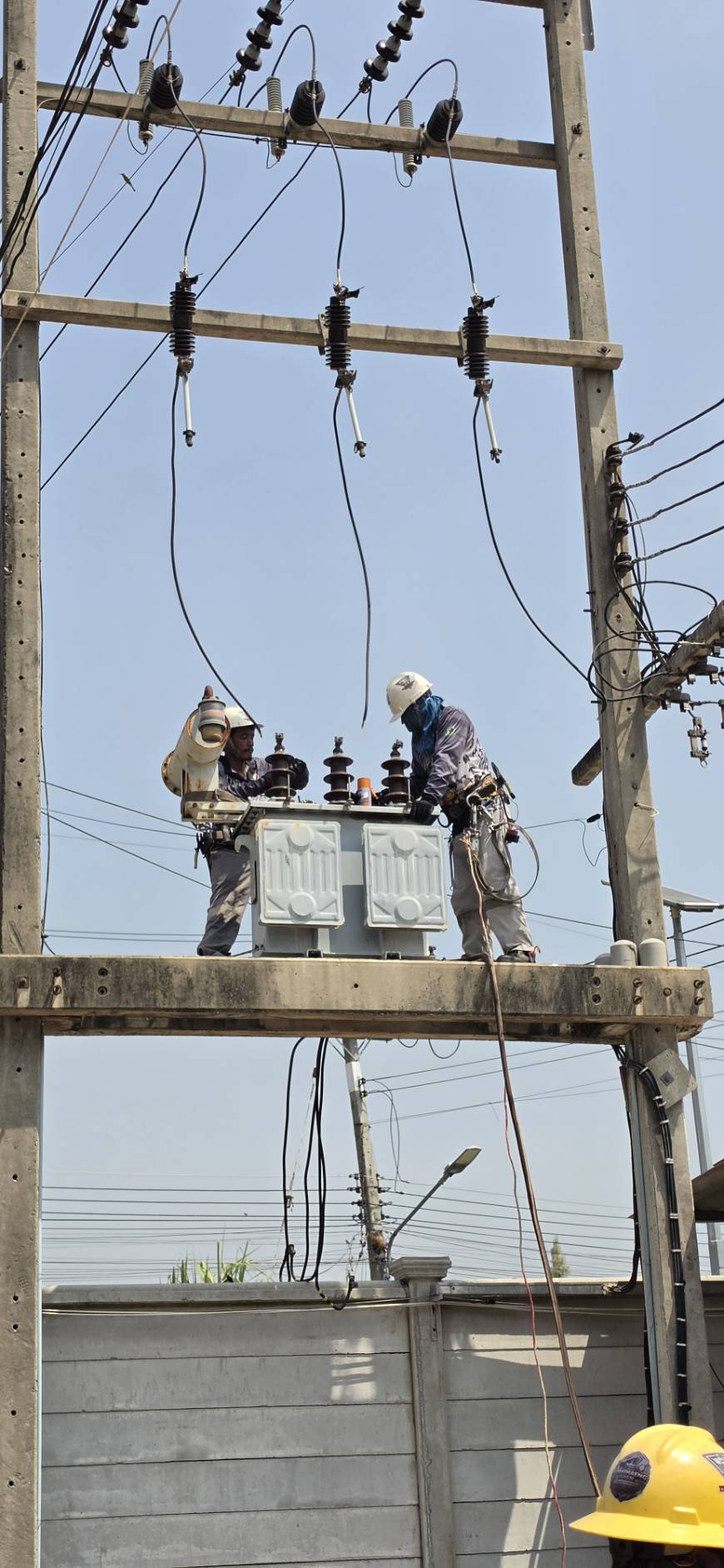

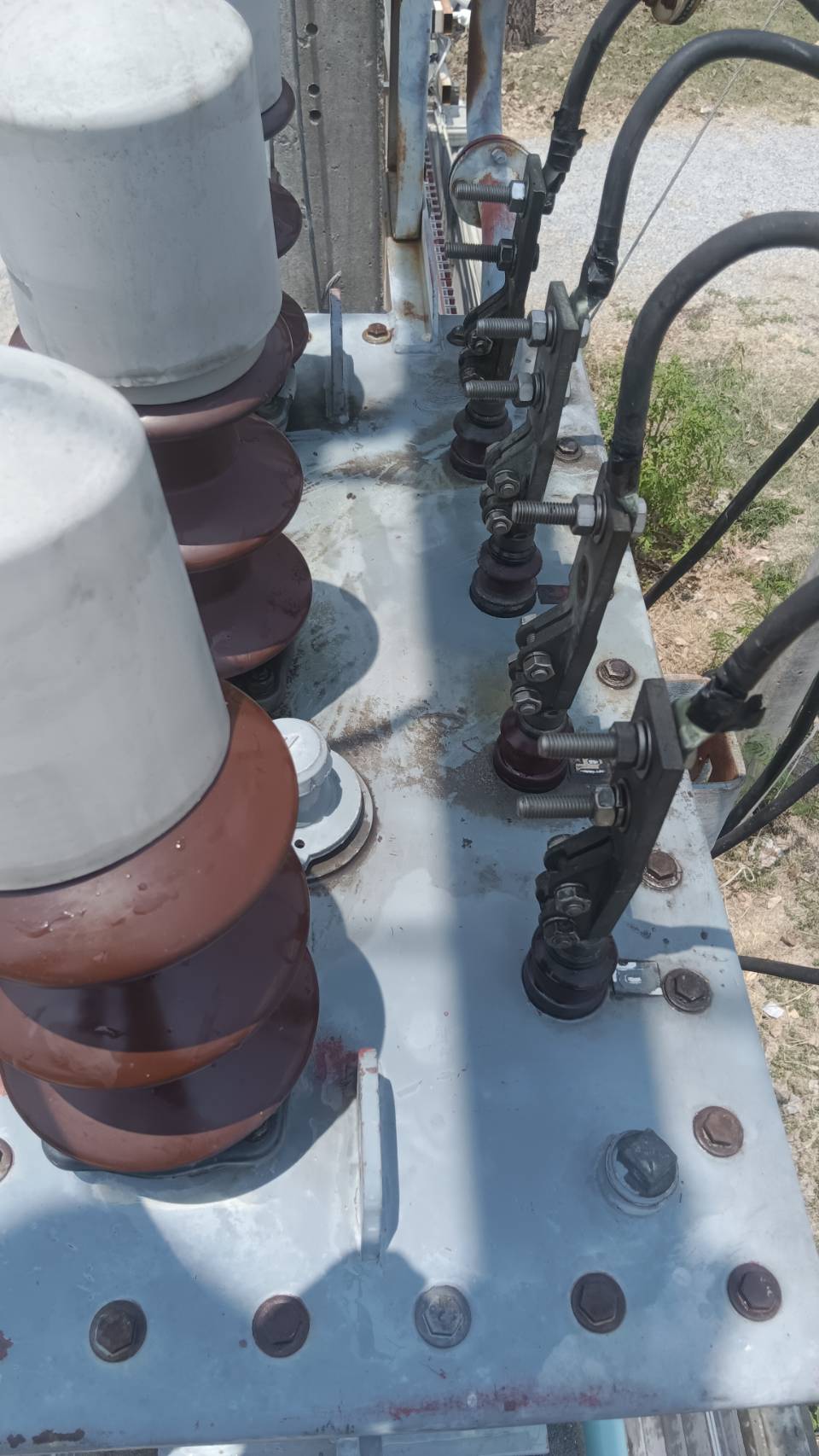

ภาพประกอบการตรวจสอบ ชุดที่ 1
