การไฟฟ้าส่วนภูมิภาค
แบบฟอร์มการตรวจสอบและบำรุงรักษาหม้อแปลง
PM2569
ID: 83
ID: 83

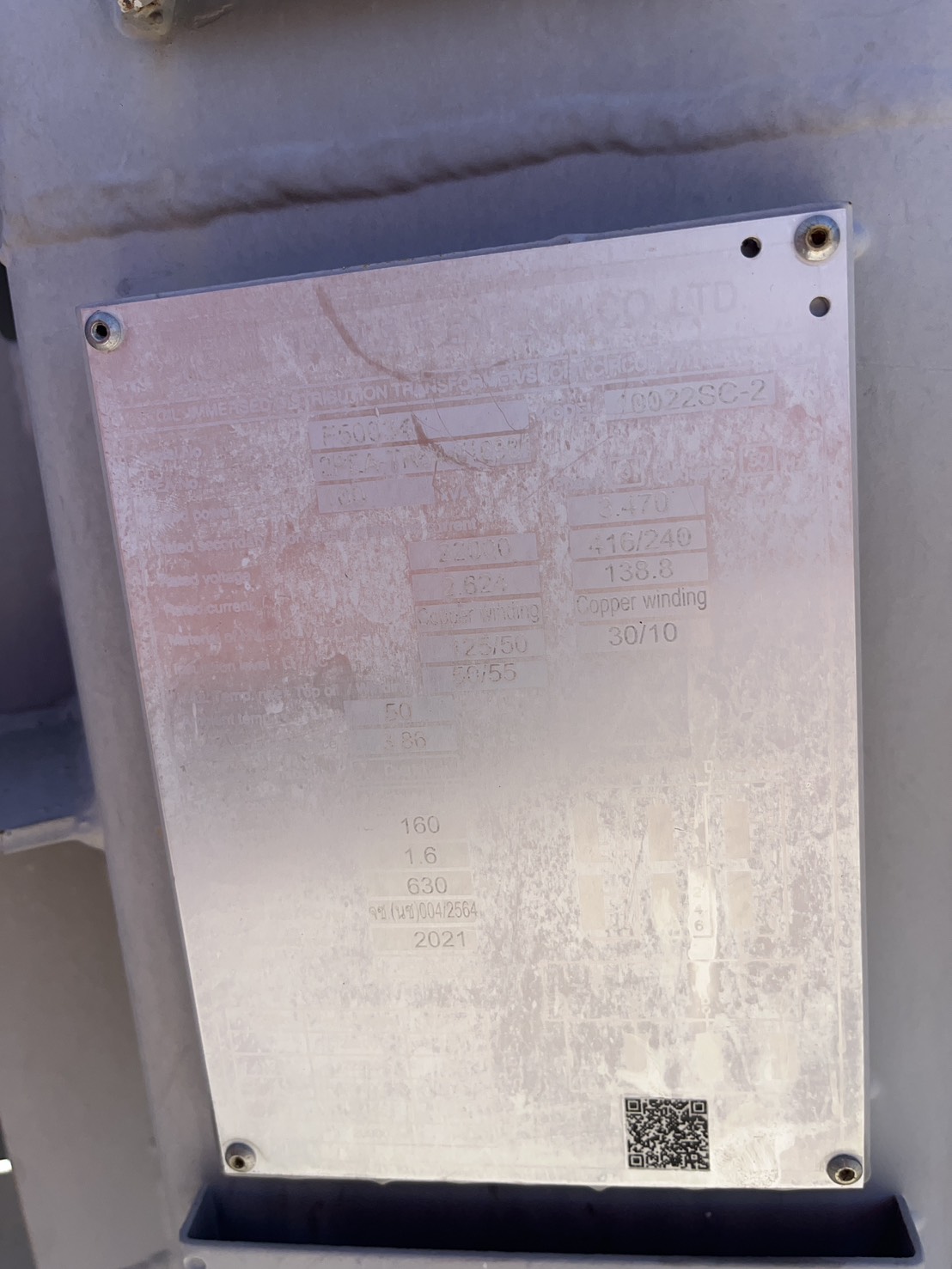

PEA No:TR64-016381
ขนาด (kVA):100
เฟส:3
ยี่ห้อ:-
เลขที่ใบสั่ง:130001834787
สถานที่:วัดกำพร้า บริษัท ซีพี ออลล์ จำกัด (มหาชน)
ผู้ดำเนินการ:กฟส.โคกขาม
วันที่ตรวจสอบ:24 พ.ค. 2569
1. ผลการตรวจวัดทางไฟฟ้า
| ลำดับ | รายการตรวจสอบ | ค่ามาตรฐาน | ค่าที่วัดได้ | ผ่าน | ไม่ผ่าน | หมายเหตุ |
|---|---|---|---|---|---|---|

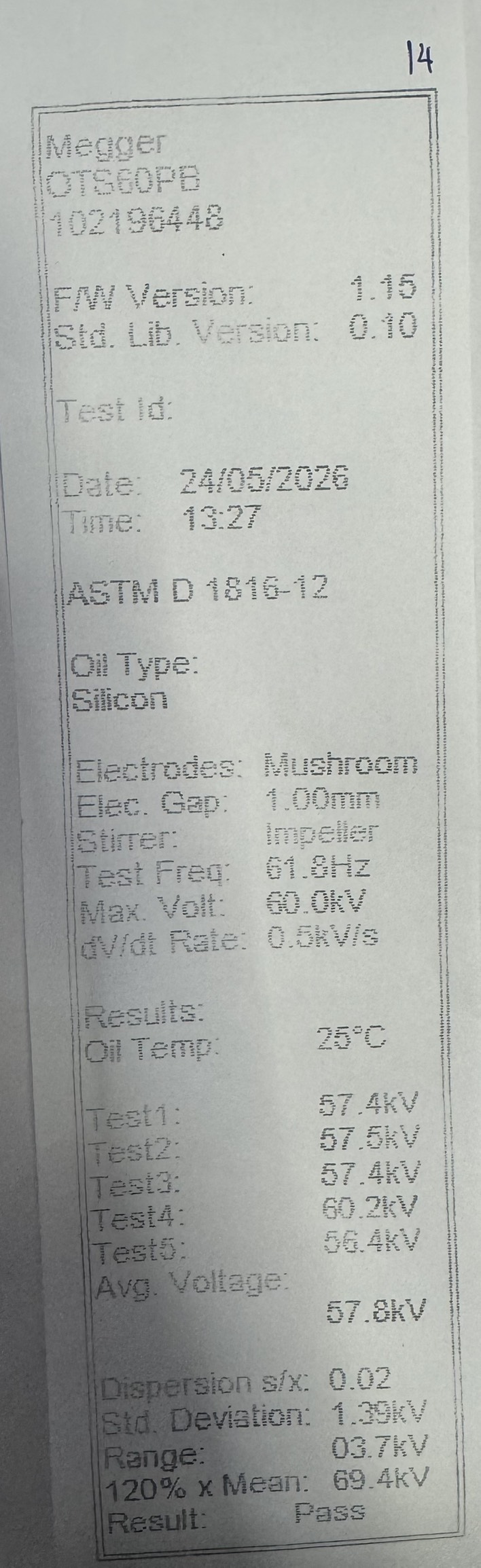

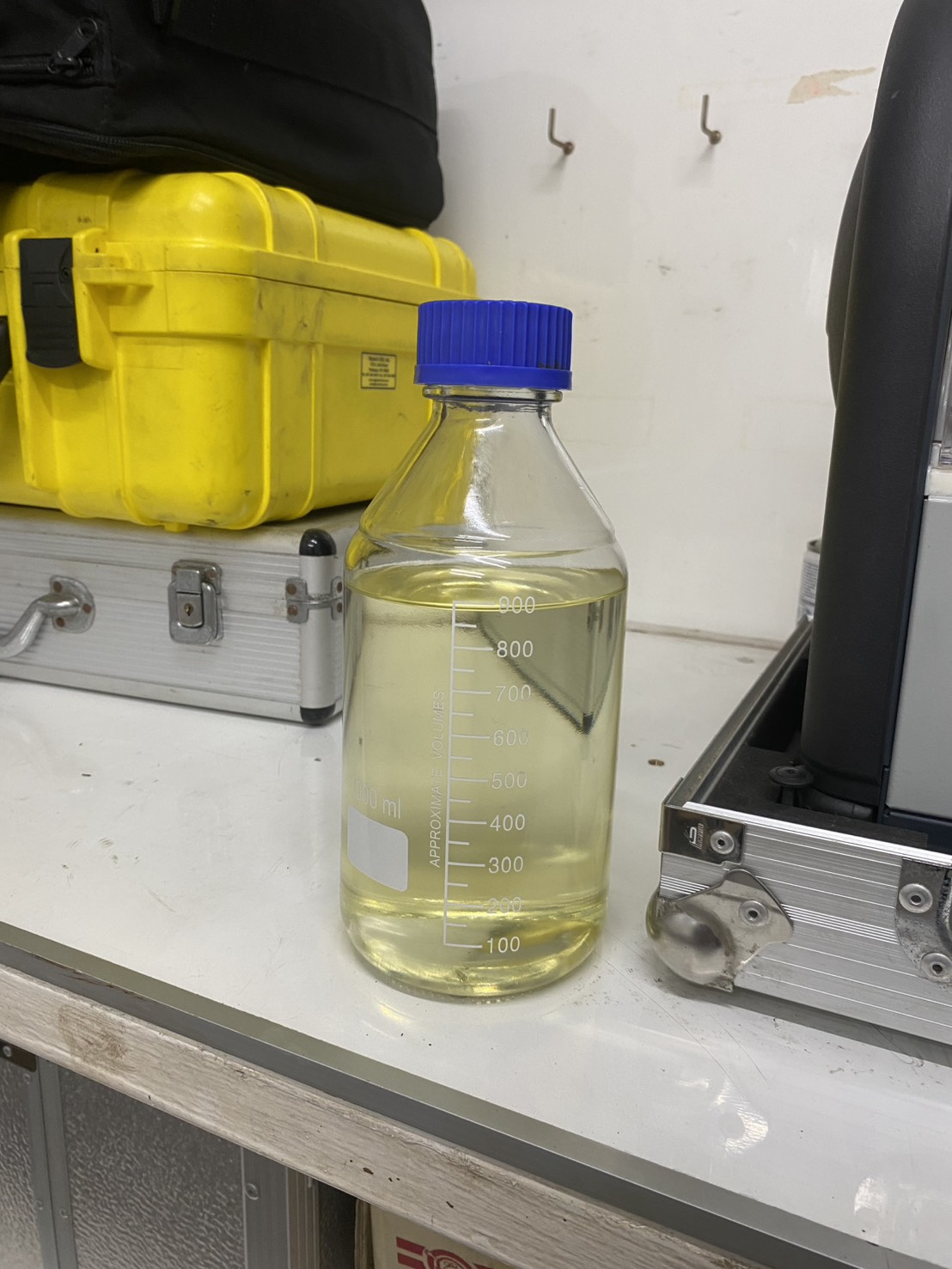

| 1 | ตรวจวัดค่าฉนวนน้ำมัน (IEC 60156) | ไม่ต่ำกว่า 30 kV | 58 kV | ✓ | ||
| 2 | ตรวจวัดค่าฉนวนขดลวด P-G | ≥ 500 MΩ | 3.4 GΩ | ✓ | ||
| 3 | ตรวจวัดค่าฉนวนขดลวด P-S | ≥ 500 MΩ | 3 GΩ | ✓ | ||
| 4 | ตรวจวัดค่าฉนวนขดลวด S-G | ≥ 500 MΩ | 550 MΩ | ✓ | ||
| 5 | ค่ากราวด์หม้อแปลงด้านแรงสูง | ≤ 5 Ω | 2.00 Ω | ✓ | ||

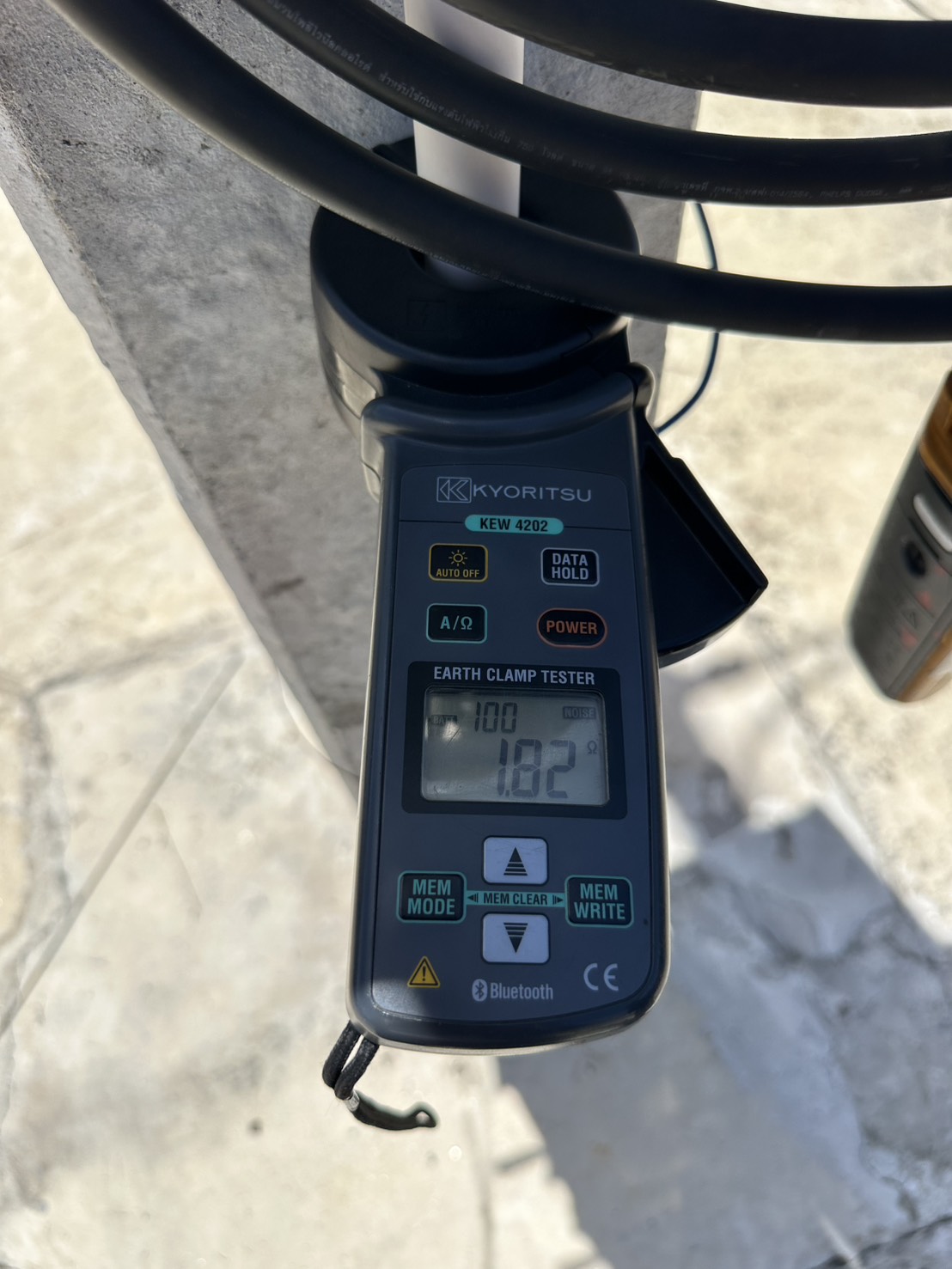

| 6 | ค่ากราวด์หม้อแปลงด้านแรงต่ำ | ≤ 5 Ω | 2.00 Ω | ✓ |
2. รายการตรวจสอบสภาพภายนอกและอุปกรณ์ประกอบ
| ลำดับ | รายการตรวจสอบ | ผ่าน | ไม่ผ่าน | หมายเหตุ |
|---|---|---|---|---|
| 7 | ตรวจสอบตัวถังและครีบหม้อแปลง | ✓ | ||
| 8 | ตรวจสอบ Bushing แรงสูงและขั้วต่อ | ✓ | ||
| 9 | ตรวจสอบ Bushing แรงต่ำและขั้วต่อ | ✓ | ||
| 10 | ตรวจสอบ Tap changer ตำแหน่ง TAP : 3 | ✓ | 3 | |
| 11 | ตรวจสอบจุดต่อสายดิน | ✓ | ||
| 12 | ตรวจสอบล่อฟ้าแรงสูง | ✓ | ||
| 13 | ตรวจสอบ Drop Out Fuse Cutout | ✓ | ||
| 14 | ตรวจสอบ LT.SW. และจุดต่อสาย | ✓ | ||
| 15 | ตรวจสอบปะเก็นและซีลยางต่างๆ | ✓ | ||
| 16 | ตรวจเปลี่ยนขนาด ฟิวส์แรงสูง-แรงต่ำ | ✓ | ||
| 17 | ตรวจเปลี่ยนล่อฟ้าแรงต่ำ | ✓ | ||
| 18 | ตรวจสอบระดับน้ำมัน | ✓ | ||
| 19 | ตรวจเปลี่ยนสารดูดความชื้น | ✓ | ||
| 20 | พ่น PEA กรณีลบเลือน | ✓ | ||
| 21 | ตัดต้นไม้และเถาวัลย์ | ✓ | ||
| 22 | ติดสติกเกอร์ "ผ่านการบำรุงรักษาแล้ว" | ✓ |
3. สรุปการดำเนินการเพิ่มเติม
(ผู้ปฏิบัติงาน)
(ผู้ควบคุมงาน)
