การไฟฟ้าส่วนภูมิภาคเขต 3 ภาคกลาง (จ.นครปฐม)

ระบบอ่าน/จัดการข้อมูลซ่อมบำรุงหม้อแปลงชำรุด โคกขาม กฟส.โคกขาม

C3-TR02 rev.2

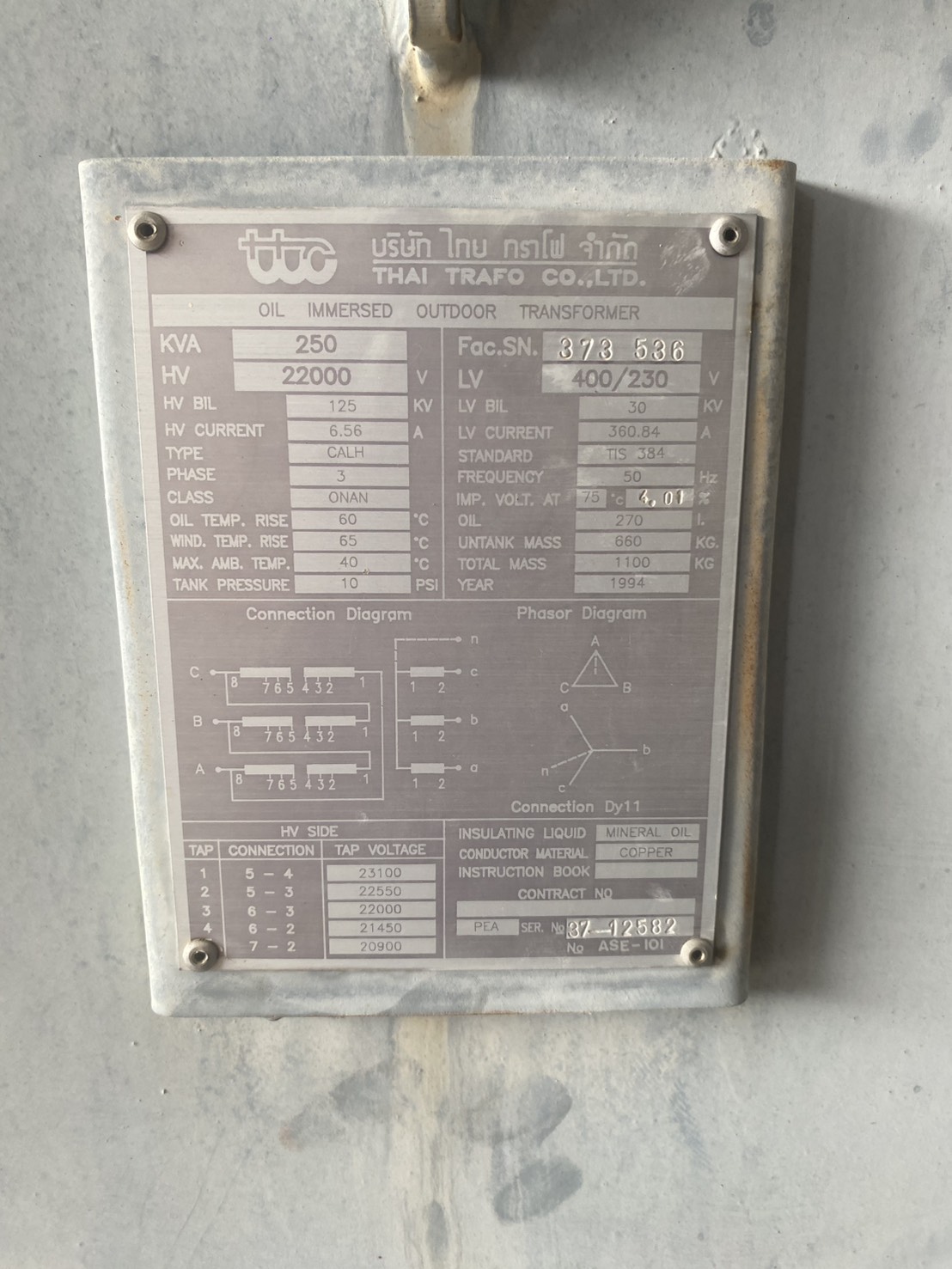

กฟฟ: PEA No: Serial No: ขนาด: kVA เฟส

เลขที่ใบสั่ง:

วันที่ดำเนินการ:

ผลิตภัณฑ์:

2. ตรวจสอบค่ามาตราฐานทางเทคนิค (Insulation Tester)
ที่	รายการ	ค่ามาตราฐาน	ผลตรวจสอบ ก่อน ดำเนินการ		ผล หลัง ดำเนินการ
ที่	รายการ	ค่ามาตราฐาน	ค่าที่วัดได้	เปลี่ยน/กรอง (ลิตร)	ค่าที่วัดได้
1	ค่าฉนวนน้ำมันหม้อแปลง	> 30 kV		ป: ก:
2	ตรวจวัดค่าฉนวน P-G	> 500 MΩ		-
3	ตรวจวัดค่าฉนวน P-S	> 500 MΩ		-
4	ตรวจวัดค่าฉนวน S-G	> 500 MΩ		-

3. การช็อตเทิร์นขดลวด (Short Circuit Test)
เงื่อนไขการทดสอบ	ลักษณะฟิวส์ก่อนการทดสอบ	ลักษณะฟิวส์หลังการทดสอบ
แรงดันที่ใช้ทดสอบ V	เฟส A ปกติ ขาด	เฟส A ปกติ ขาด
ขนาดฟิวส์ที่ทดสอบ A	เฟส B ปกติ ขาด	เฟส B ปกติ ขาด
-	เฟส C ปกติ ขาด	เฟส C ปกติ ขาด

4. อัตราส่วนของแรงดันที่ตำแหน่งแท็ป (Turns Ratio Test) Tap
TAP	แรงดันด้านแรงต่ำ ก่อน ดำเนินการ (V)				แรงดันด้านแรงต่ำ หลัง ดำเนินการ (V)
TAP	a1-b1	A-B	B-C	C-A	a1-b1	A-B	B-C	C-A
1
2
3
4
5

5. การวัดความต้านทานขดลวดแต่ละ TAP ด้านแรงสูงของหม้อแปลง (โอห์ม)
TAP	ค่าที่วัดได้ A-B		ค่าที่วัดได้ B-C		ค่าที่วัดได้ C-A		ความแน่น TAP
TAP	ก่อน	หลัง	ก่อน	หลัง	ก่อน	หลัง	ก่อน	หลัง
1
2
3
4
5
หมายเหตุ :

ผู้ดำเนินการ

(ยังไม่กดยอมรับ)

( )

ตำแหน่ง พชง.6 กฟส.โคกขาม

ผู้ตรวจสอบ / ผู้อนุมัติ

( )

ตำแหน่ง หผ.มต.กฟส.โคกขาม

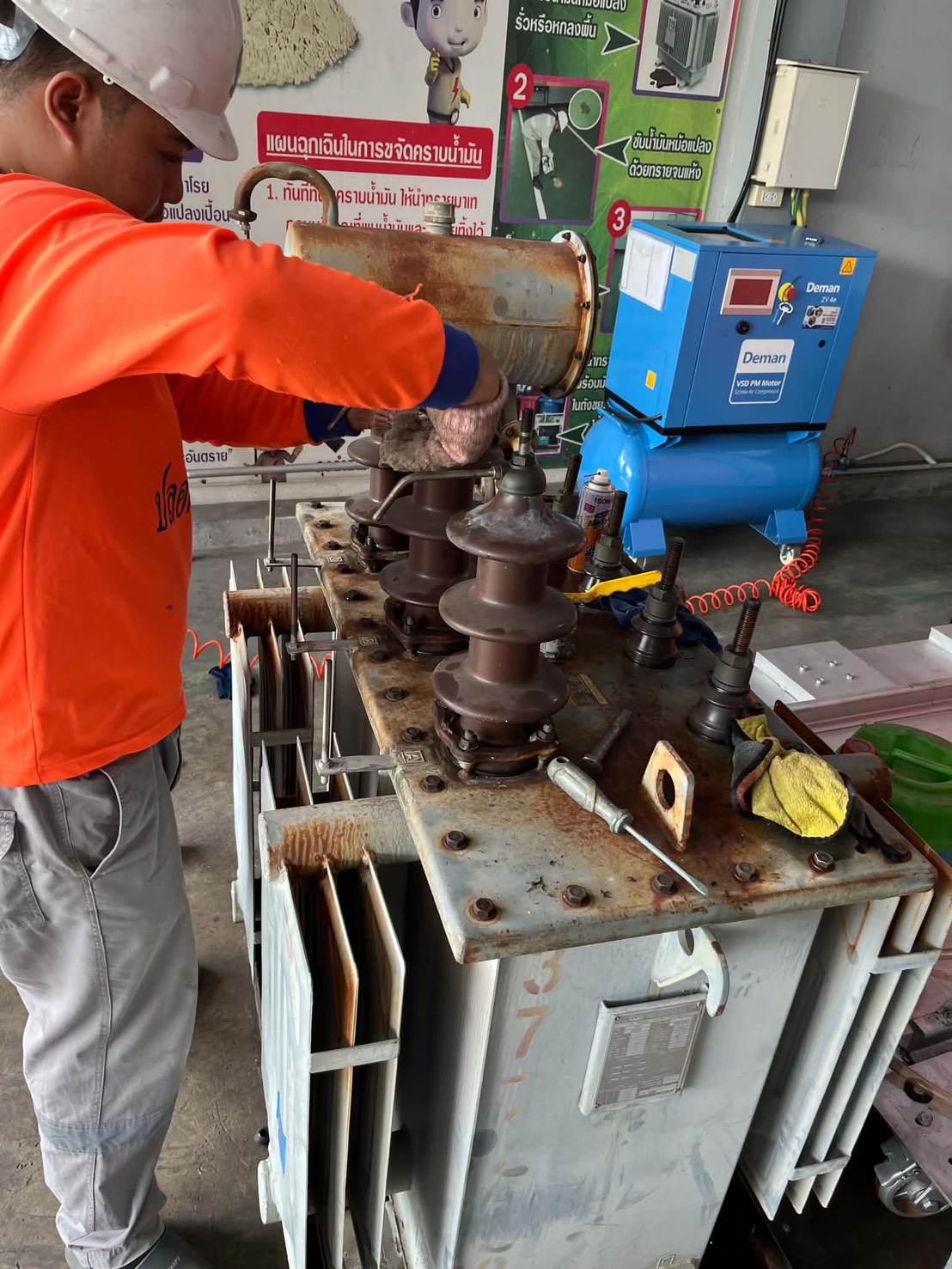

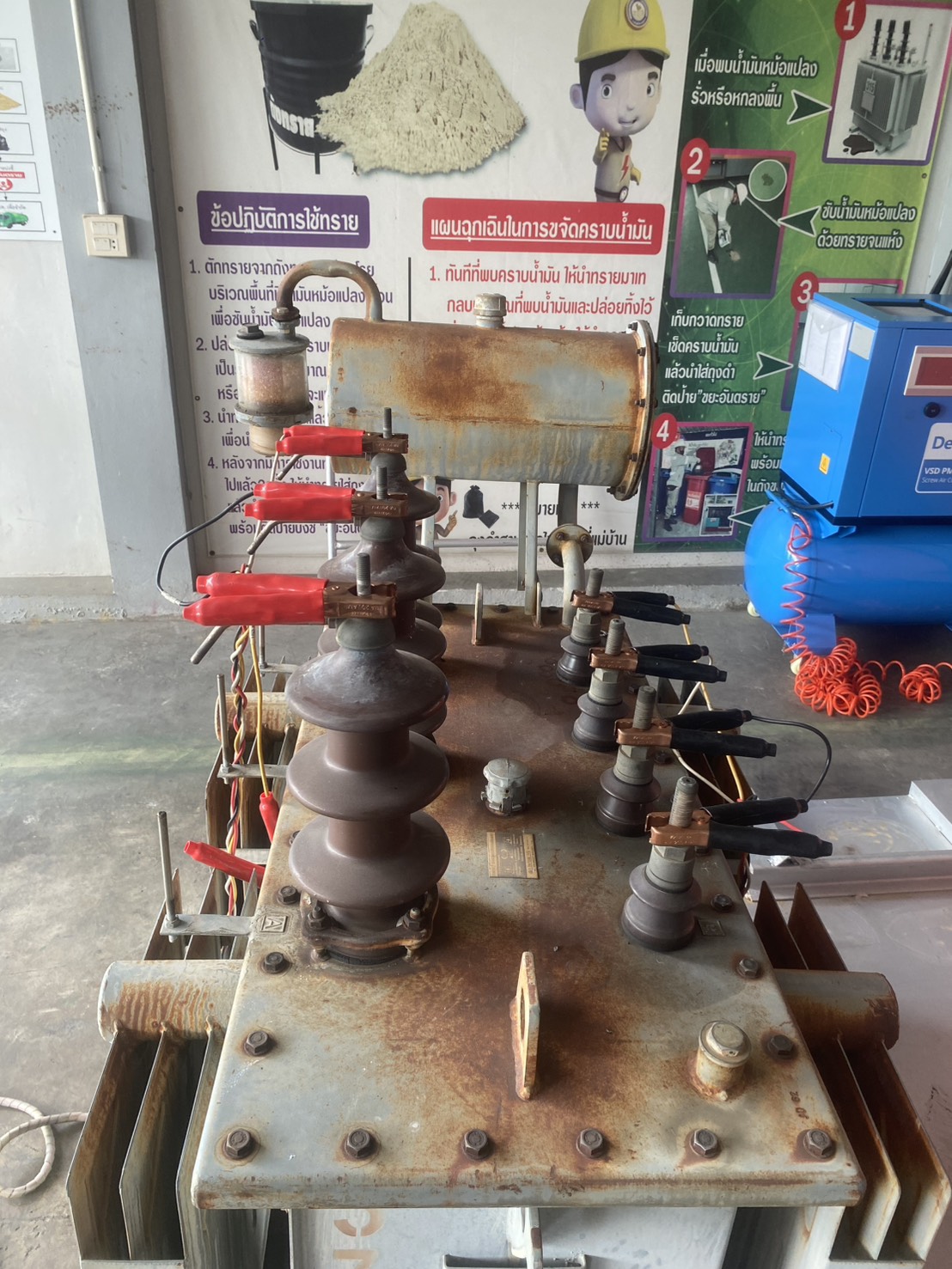

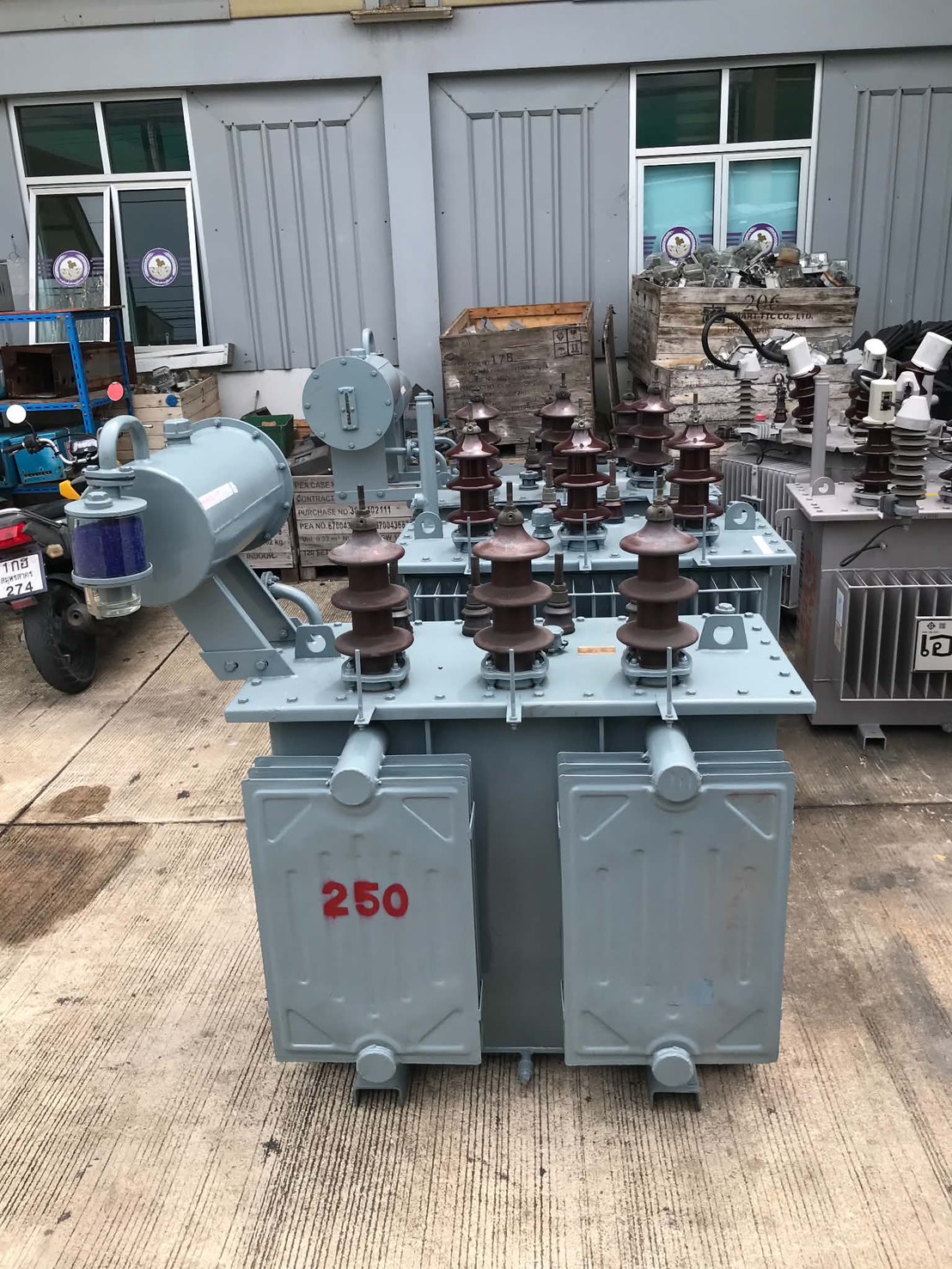

แนบรูปภาพประกอบการซ่อมบำรุง

1. ตรวจประเมินรายการซ่อมหม้อแปลง
ที่	รายการ	ซ่อม	เปลี่ยน	จำนวน	ที่	รายการ	ซ่อม	เปลี่ยน	จำนวน
1	บุชชิ่งแรงสูง				10	ที่ดูระดับน้ำมัน
2	บุชชิ่งแรงต่ำ				11	กระเปาะซิลิก้า
3	แกนแรงสูง				12	ซิลลิก้าเจล
4	แกนแรงต่ำ				13	ประเก็นฝาถัง
5	ซีลยางแรงสูง				14	ซ่อมตัวถัง
6	ซีลยางแรงต่ำ				15	ฉนวนขดลวด
7	Connector แรงสูง				16	วาล์วน้ำมัน
8	Connector แรงต่ำ				17	พ่นสีบำรุงสภาพ
9	ซีลโอริงแทป
